OMRON标准型开关:使用特点

OMRON标准型开关：使用特点

产品资料

很适合切换在不同电压下的电路操作，且适于控制两个独立的电路。

可与欧姆龙Z标准型开关互换，因为两个开关的安装孔尺寸、安装间距和柱塞位置相同。

种类：

DZ-10G-1A DZ-10G-1B

DZ-10GW-1A DZ-10GW-1B

DZ-10GV-1A DZ-10GV-1B

DZ-10GW22-1A DZ-10GW22-1B

DZ-10GV22-1A DZ-10GV22-1B

DZ-10GW2-1A DZ-10GW2-1B

DZ-10GV2-1A DZ-10GV2-1B

特性

容许操作速度 0.1mm～1m/s*1

容许操作频率 机械 240次/分钟

电气 20次/分钟

绝缘电阻 100MΩ以上(DC500V时)

接触电阻 15mΩ以下(初期值)

绝缘强度 AC1,000V， 50/60Hz， 1分钟， 在非连续性端子之间

AC1,500V， 50/60Hz， 1分钟， 在带电金属部与不带电金属部之间、

带电金属部与地线之间以及开关之间

耐冲击 误动作 10～55Hz双振幅1.5mm *2

耐冲击 毁坏 1,000m/s2以下

误动作 300m/s2以下*1 *2

寿命 机械 1,000,000次以上

电气 500,000次以上

防护等级 IP00

触电保护等级 Class I

漏电性能(PTI) 175

使用环境温度 -25°C～80°C (无结冰)

使用环境湿度 35%～85%RH

质量 约30～50g

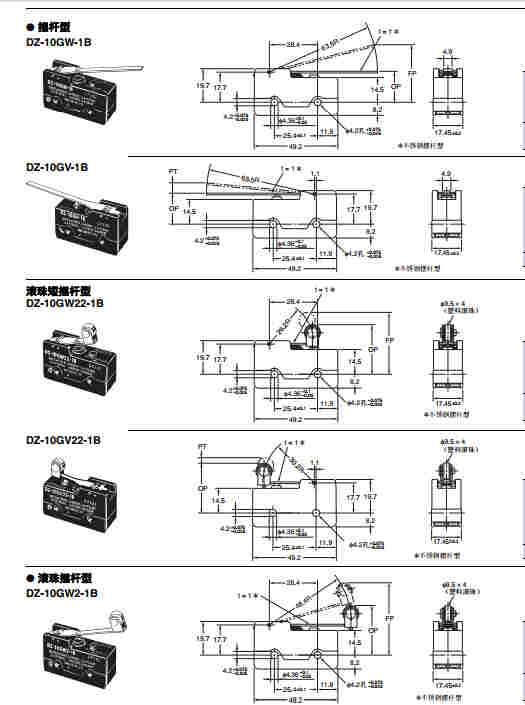

尺寸图
