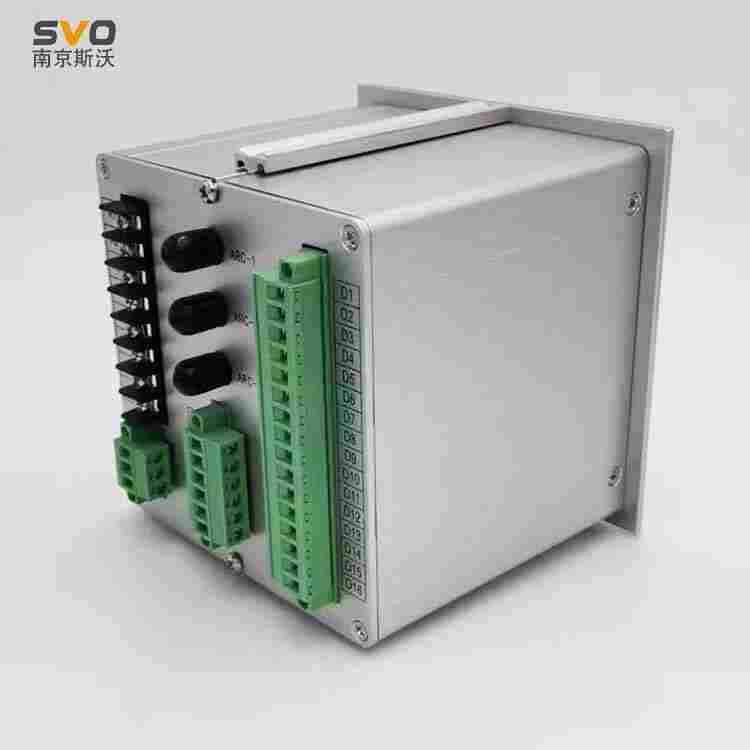

盘锦ArcBS622AA弧光综合保护装置
来源：南京斯沃电气有限公司
发布时间：2023-04-17 14:42:27
一、研发背景
ArcBS622AA在我国，对于中性点不接地系统和经消弧线圈接地系统来说，当母线发生下你跟对地故障后，由于故障电流小且三相间的线电压基本保持不变，故考虑到供电可靠性仍然允许运行2h进行带电故障检测。因此，针对这种应用弧光保护装置增加零序电压作为辅助数据。当同时检测到弧光和零序电压增量时，如果运行时间不足2h,则装置仅发出报警信号，如果运行时间过2h，则直接发出跳闸指令。
变压器动安稳时刻及中低压母线维护动作时刻的要求 规则的110 kV 及以上电压等级的变压器的热安稳允许时刻为2 s, 动安稳时刻为0.25 s。但实践上, 在低压侧出口短路毛病时过流后备维护切除动作时刻往往在2 s 以上, 距变压器的动安稳时刻 要求0.25 s 相差甚远, 这也是形成变压器损坏的重要原因。
二、弧光的危害
开关设备内部间隔发生故障而产生的电弧光造成开关设备中的压力和温度迅速增加，如不及时切除、将造成以下重大危害：
电弧光中心温度相当于太阳表面温度的2倍，约为20000℃，由于过热将导致铜排、铝排熔毁气化；
电缆熔毁，电缆护套着火；
过热导致压力上升，使开关设备；
开关设备剧烈振动，使固定元件松脱；
过热导致压力上升，使开关设备；
使上一级变压器承受近距离短路故障冲击，故障电生的电动力可能导致变压器绕组变形发生匝间短路；
故障产生的弧光冲击波以300m/s的速度爆发，可摧毁途中的任何物质，若波及站内直流系统造成全站直流失电，将造成无法弥补的重大损失；
高温灼伤皮肤，强光刺伤眼睛；
爆破音振损伤耳膜，肺脏；
碎片飞射，造成人员伤亡。
三、应用范围
ArcBS622AA测温型弧光保护装置适用于110KV及以下电压等级，可以分散在开关柜就地安装，用来对开关柜的各个位置进行保护。
装置提供RS485通讯，可以和其它保护、自动化设备一起，通过通信接口组成自动化系统。
四、ArcBS622AA弧光综合保护装置的作用
》内置过电流保护
》缩短电弧光故障切除时间，避免波及站内直流系统造成重大损失；
》防止波及站用直流系统
五、高温及温保护
当温度异常或者过设定值，装置可以设定告警或者跳闸继电器输出。整定值可设定动作时间和温度值。并可以设置温度突变闭锁值。当测温传感器监测温度大于设定值，装置会根据实际整定值进行相应的告警及跳闸动作。装置*多可接入12路测温型温度传感器。
表带式温度传感器适合于静触头、母排、电缆头、隔离刀闸等测温部位的安装，将测温传感直接绑在测温点处即可，温度紧贴测温处。测温精度高、安装方便牢靠。
|
主要功能 |
功能介绍 |
|
温度检测功能 |
实时检测被测部位的当前温度 |
|
供电电压自检功能 |
实时检测传感器自身的供电电压值 |
|
所检测到的数据全部通过无线上传到接收主机 |
|
六、装置调试（1）装置通电前检查
本装置具有较好的制造工艺，无可调节器件，且大量采用大规模集成电路，为保证装置的可靠性，一般调试情况下，请不要拔出装置的插件，在做绝缘检查时也不需要。
通电前检查装置外观应完好，应无损坏，端子无松脱，装置参数与要求一致。特别是电源电压、TA额定电流、跳闸额定电流及合闸额定电流等。
（2）绝缘检查
各插件各端子并联（通信端子不做绝缘试验），用500V摇表按插件分别对地摇绝缘，绝缘电阻应大于100MΩ。
（3）上电检查
按照预先要求设置好装置地址，特别在综自系统尤其要注意，操作方法见前所述。
按定值清单输入各组定值到相应的定值区，然后把定值区切换成运行定值区。
（4）采样精度检查
本装置采样精度无需调节，采样误差应不大于2%。一般情况下，可用微机保护测试仪定性校验。严格要求时，可调整装置各通道系数，使其与准确值一致，同时检验各模拟量通道的相位应正确。具体操作见前所述。
（5）接点输出校验
接点输出，包括信号接点输出校验，可配合定值校验进行。每路接点输出只检测一次即可，其它试验可只观察信号指示及液晶显示。
盘锦ArcBS622AA弧光综合保护装置--南京斯沃顾工为您提供技术支持！
盘锦ArcBS622AA弧光综合保护装置--南京斯沃顾工为您提供技术支持！
