泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵

DH-220

SMC D-H7A1

SMC D-H7A2  VZ

SMC D-H7BA

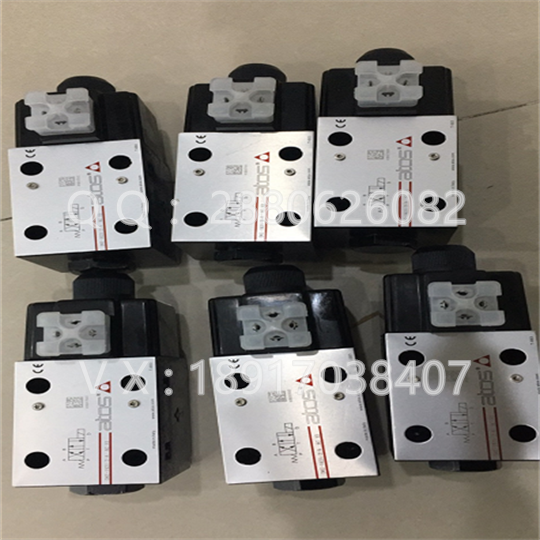

ATOS DHA-0631/2 /M 24DC

ATOS DHA-0631/2/7/NPT

ATOS DHA-0631/2/7/NPT 24VDC

ATOS DHA-0631/2/7M21 24VDC

ATOS DHA-0631/2/7NPT

ATOS DHA-0631/2/7NPT 21

ATOS DHA-0631/2/7NPT 21 OA/M 24DC

ATOS DHA-0631/2/7NPT 220V

ATOS DHA-0631/2/7NPT 24DC

ATOS DHA-0631/2/APA-GK21 24VDC

ATOS DHA-0631/2/M 24DC

ATOS DHA-0631/2/M 24DC 25

ATOS DHA-0631/2/M/7 22 AC220V

ATOS DHA-0631/2/M/7 24DC

ATOS DHA-0631/2/NPT

ATOS DHA0631/2/NPT/A 24VDC 24/BT

ATOS DHA-0631/2/PA-M 230AC

ATOS DHA-0631/27NPT

ATOS DHA-0711/7M21 24VDC

ATOS DHA-0711/M/7 24DC

ATOS DHA-0711/NPT 24DC 25/BT 电磁头：OA-24DC

ATOS DHA-0711/NPT/24DC/26/PEDC24V1/2NPT

ATOS DHA-0711/PA-M 24VDC

ATOS DHA-0711/PA-M/24DC|24DC/dⅡCT6

ATOS DHA-0713/M/7 24DC
