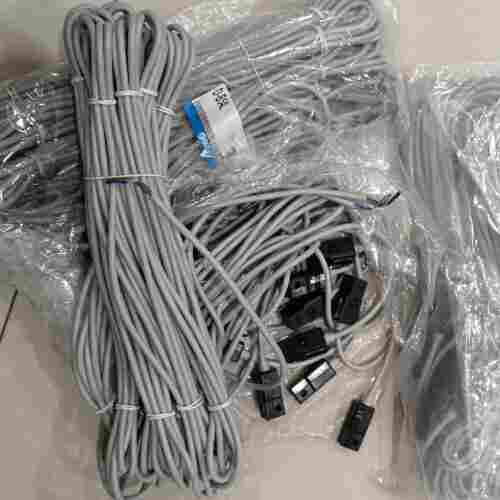

SMC磁性开关D-B54L钢带安装

SMC磁性开关D-B54L钢带安装

产品特点:

气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸可以使各种型号的气缸，但缸筒必须是导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个磁铁（橡胶磁铁或塑料磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根被磁化而相互吸引，触点闭合；当磁环移开开关后，失磁，触点断开。出点闭合或断开时发出电信号（或使电信号消失），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内。

导线引出方式 直接出线式

适合负载 继电器、PLC用

负载电压 DC24V

磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。

对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的*灵敏度位置。磁性开关应固定在这个*灵敏度位置。

当要将开关安装在行程末端时，为保证开关安装在*灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。

负载电流 5～50mA

内部电压降 2.4V以下(～20mA)／3.5V以下(～50mA)

指示灯 ON时红色发光二极管亮

标准 CE

外皮外径［mm］ Φ4 mm

产品型号:

AW20-02B-A

减压阀AR20-02-B

VHS40-F04B

 VG342R-5DZ-06

减压过滤器 AW30-03D-A

MGPM12-20Z

MGPM25-20Z

MGPM32-75Z

CQ2A32-30DMZ

AW20-N02-CZ-A

VS3135-044

MGPM25-300Z

AKH08-00

AC50-06G-B

 G46-10-01

AW60-10B-2-B

CQ2B25-10D

MGPM16-200Z

VSA4140-04-N

SY5120-5DZD-01

ITV2050-01F2BN3

PA3210-F03

EX260-SPN1

EX600-SPN1

HRS012-A-20

PF3W720-04-B-M
