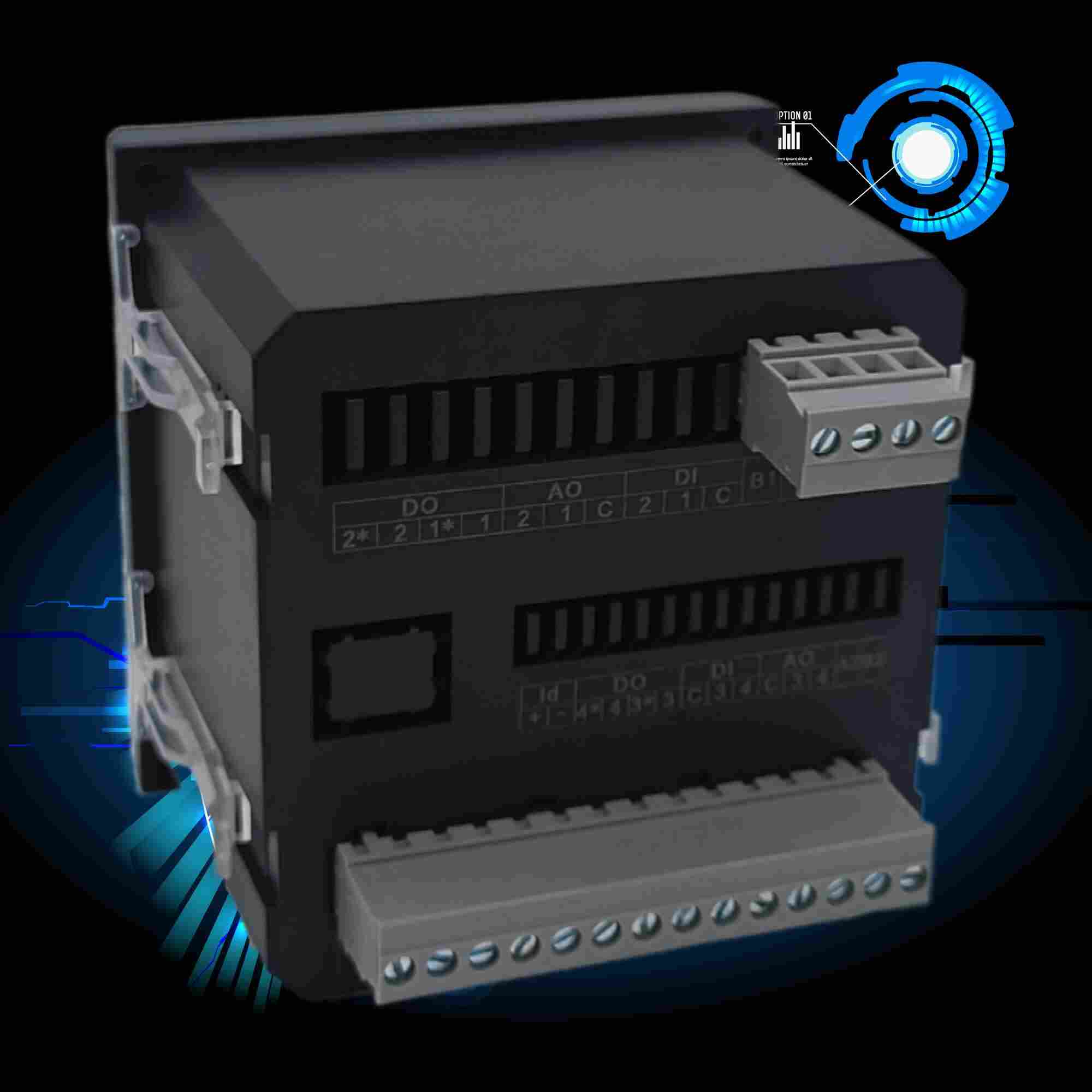

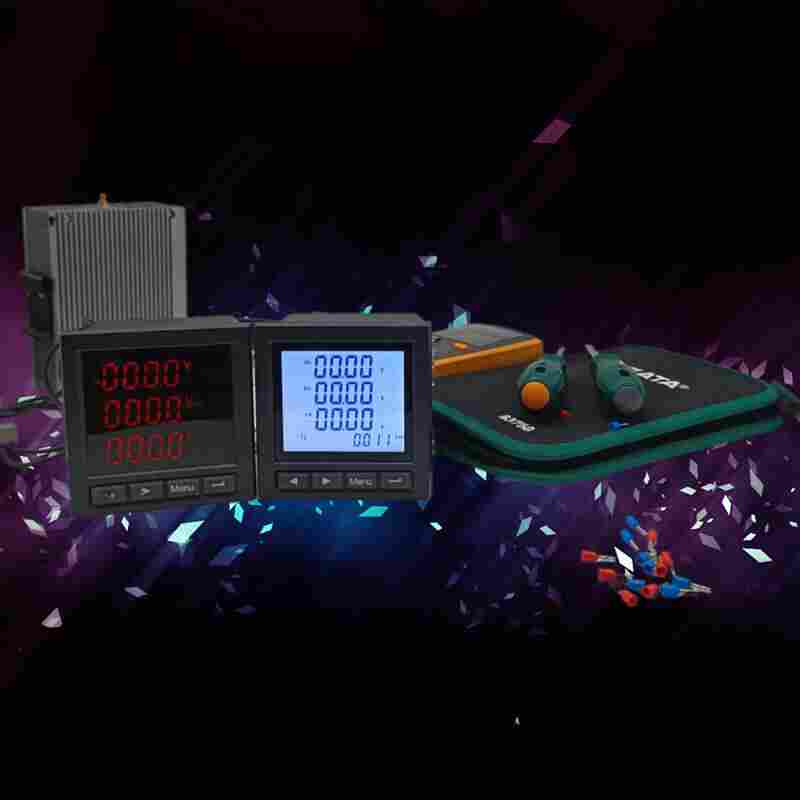

复费率多功能表GEC2220
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 13:38:28
GEC2220复费率多功能表产品介绍
GEC2220多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能监控、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块(开关量输入输出、模拟量输出、复费率电能统计、谐波分析等)。
GEC2220复费率多功能表功能特点
三相电力参数测量仪(多功能电力仪表)是一种简单可靠的测控装置，具有数据采集和控制功能。可广泛应用于电力系统、智能楼宇、监控系统、低压配电等自动化领域。
三相电力参数测量仪(多功能电力仪表)适用于低压和高压系统。
提供的测量功能，如相电压、线电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等电参数，可以充分满足低压或者高压三相电力网络中电气监控的要求。还具有很强的扩展功能，如监视开关状态的两路开关量输入、两路脉冲输出、控制开关动作的两路继电器报警输出、两路4-20mA模拟量变送输出，以及通过RS485/MODBUS通讯，对仪表进行组网管理。用户可以方便的通过对继电器输出或者模拟量输出进行编程，实现自动控制。
GEC2220复费率多功能表技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ
安装使用说明
数显电力仪表使用要点有哪些?
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C。
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
为了确保拼接屏幕显示系统工程的运行，我公司愿为整套系统提供高质量的服务，并特作如下*：
1) 从系统*终验收开通投入使用之日起，提供二十四个月的保修期。在此期间，设备 的所有硬软件因质量问题出现故障或不合格部分均由我司免费及时处理。
2) 系统设备的操作及日常维护工作由客户的技术人员负责，提供场地培训及指导。3) 设备安装后的所有技术服务，将由我公司的技术支持中心提供设备维护和本地售后 服务。
4) 客户维修中心设有零配件库，备有全套的备品备件，在24小时内提供系统任何需 要更换的备件，确保客户不会因为缺乏零件而耽误系统运行。
5) 保修期后，客户可与我公司签订年维修合同；我公司可提供能够优惠的液晶单元设 备终身保修服务（即只收取材料工本费）。
6) 我司将对所提供的设备提供长期的跟踪维护和技术支援。免费提供升级服务，硬件 升级服务仅收取成本费。
江苏舜高智能*研发生产GEC2220复费率多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
