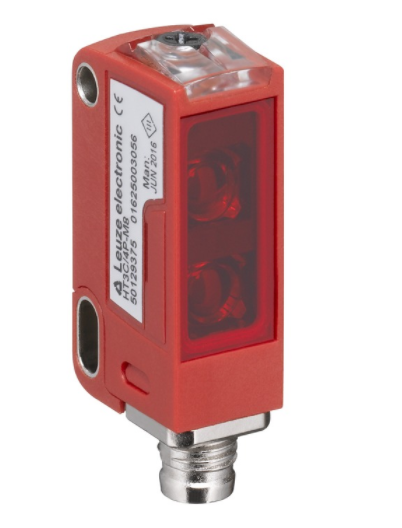

HT3CL2/4P-M8劳易测激光传感器测量

HT3CL2/4P-M8劳易测激光传感器测量

HT3CL2/4P-M8

系列 3C

工作原理 带背景抑制的扫描原理

黑色/白色误差 < 10% 时*长 250 mm

检测距离 保证的检测范围

检测距离, 白色 90% 0.015 ... 0.55 m

检测距离, 灰色 18% 0.015 ... 0.44 m

检测距离, 黑色 6% 0.015 ... 0.25 m

检测范围极限 典型检测范围

检测范围极限 0.015 ... 0.55 m

调整范围 20 ... 550 mm

射线走向 准直

光源 激光, 红色

波长 650 nm

激光等级 2, 按照IEC 60825-1:2014（EN 60825-1:2014）

光斑直径 [针对传感器距离] 1 mm [550 mm]

光斑几何形状类型 圆型

偏角 典型 ± 2°

保护电路 反极性保护

短路保护

过压保护

供电电压 UB 10 ... 30 V, DC, 包括剩余波纹度

剩余波纹度 0 ... 10 %, 来自UB

开路电流 0 ... 20 mA

数字开关量输出数 2 个

开关元件 晶体管, PNP

开关原理 亮通

开关元件 晶体管, PNP

开关原理 暗通

开关频率 3,000 Hz

响应时间 0.16 ms

衰变时间 0.16 ms

延时 300 ms

功能 供电电源

信号输出

类型 接头

螺纹规格 M8

类型 插头

材料 金属

引脚数 4 个引脚

尺寸（宽 x 高 x 长） 11.4 mm x 34.2 mm x 18.3 mm

外壳材料 塑料

塑料外壳 PC-ABS

镜头盖材料 塑料(PMMA)

净重 10 g

外壳颜色 红色

紧固类型 通孔安装

通过可选安装设备

材料兼容性 ECOLAB

显示类型 LED

操作控制 多匝旋钮

操作控制功能 扫描范围调整

环境温度，工作 -40 ... 55 °C

环境温度，储藏 -40 ... 70 °C

防护等级 IP 67

IP 69K

安全等级 III

c UL US

应用标准 IEC 60947-5-2

技术参数

劳易测LEUXE光电传感器使检测距符合要求。根据你所用包装纸，参照下面的光源选择指南表，确定开关光源(以绿色为例)再根据您机械的需要决定输出方式的亮动或暗动。后按以下三步调节灵敏度(以下按输出亮动方式，包装约标志为浅色、背影为深色为例)。

(1)移动包装纸，使投光点落在标记之后的背影区，将灵敏度反向旋到底，然后顺时针慢慢旋转至指示灯恰好亮。记住此时电位器位置(A点)。

(2)再移动包装纸，使投光点落在标记中央，此时指示灯亮，然后逆时针方向缓缓旋动调节扭，直至指示灯恰好熄灭，记住此时的旋扭位置(B点)。

(3)正确完成以上二步操作后，再将电位器扭旋定在A、B两点的中间C位置即可，调节完毕。A、B两点距离越大，说明色差比较大，检测越稳定。但A、B两点至少应有一格距离，否则检测将不稳定。
