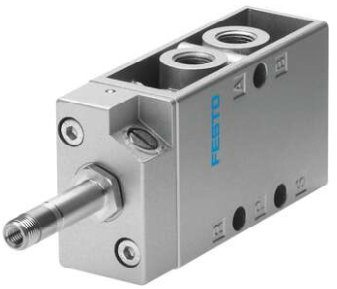

询价FESTO费斯托经典老虎阀MFH-5-1/2

询价FESTO费斯托经典老虎阀MFH-5-1/2

经典老虎阀

坚固耐用且经过

锥阀

全金属型式

阀功能 两位五通，单稳态

驱动方式 电控

宽度 52 mm

标准标称流量 3700 l/min

工作气口 G1/2

工作电压 通过电磁线圈，须另外订购

工作压力 0 MPa ... 1 MPa

工作压力 0 bar ... 10 bar

结构特点 提动座

复位类型 弹簧复位

CE （见合格声明） 符合欧盟防爆指令 (ATEX)

CE 标记（见合格声明） 根据 UK EX 指令

欧盟境外防爆 EPL Db (GB)

EPL Gb (GB)

ATEX 气体类别 II 2G

ATEX 防尘类别 II 2D

气体防爆阻燃类型 Ex h IIC T4 Gb

防尘防爆阻燃类型 Ex h IIIC T130°C Db

防爆环境温度 -5°C <= Ta <= +40°C

防护等级 IP65

公称通径 14 mm

网格尺寸 69 mm

排气功能 带节流选项

密封原理 软密封

安装位置 可选

手控装置 锁定式

先导类型 先导驱动

先导气源 外部

流向 不可逆

符号 00991024

搭接 重叠

先导压力 Mpa 0.1 MPa ... 0.8 MPa

先导压力 1 bar ... 8 bar

b 值 0.32

关闭时间 150 ms

打开时间 21 ms

0 信号的*正向测试脉冲 2200 µs

信号为 1 的*负向测试脉冲 3700 µs

线圈的特性参数 请参阅电磁线圈，须另外订购

防爆 区 1 (ATEX)

区 2 (ATEX)

区 21 (ATEX)

区 22 (ATEX)

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 1 - 低耐腐蚀能力

储存温度 -20 °C ... 60 °C

介质温度 -5 °C ... 40 °C

先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

环境温度 -5 °C ... 40 °C

产品重量 1135 g

电气接口 通过 F 型线圈，须另外订购

安装方式 在气路板上

带通孔

要么：

通风接口 M5

先导排气口 84 M5

先导气口 14 G1/8

气接口，气口 1 G1/2

气接口，气口 2 G1/2

气接口，气口 3 G1/2

气接口，气口 4 G1/2

气接口，气口 5 G1/2

材料说明 RoHS 合规

密封件材料 NBR

TPE-U(PU)

外壳材料 压铸铝
