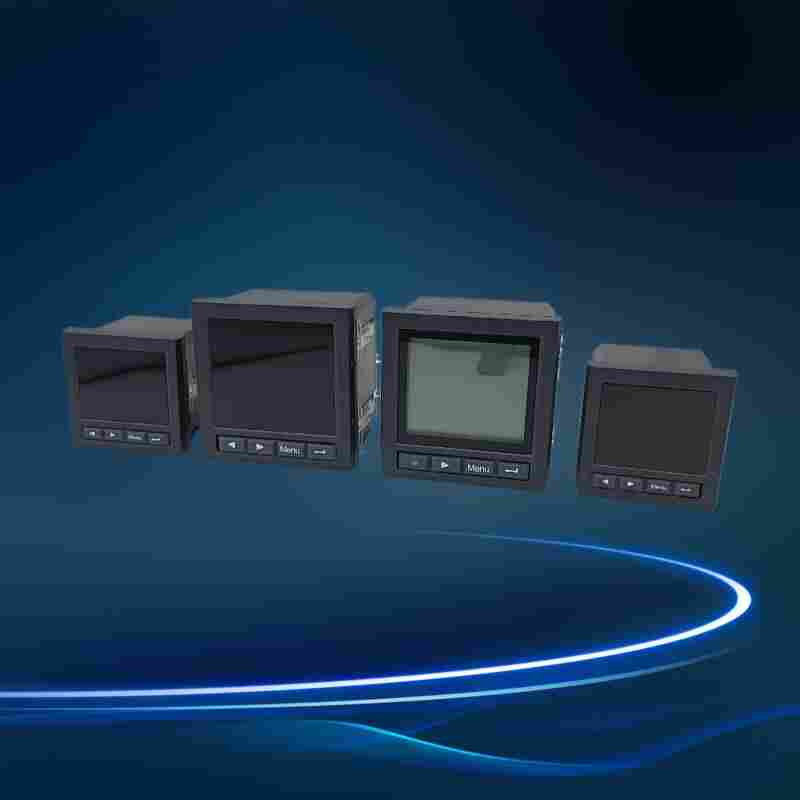

ACR230E可编程智能电测仪表产品介绍
ACR230E
多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块（开关量输入输出、模拟量输出、复费率电能统计、谐波分析等）。
ACR230E可编程智能电测仪表功能特点
硬件上采用了大规模集成电路，高性能单片机，软件上采用了离散数字信号处理技术，设计上采用了模块化设计。使本产品具有较高的。
1显示倍率，显示模式，显示亮度，均可以通过按键进行设置。
2.通信地址 通信波特率 均可以通过按键进行设置
3.具有上下限报警 ,报警模式,报警阈值可自由设定
4.具有0～20mA 4~20mA 便送输出 可自由设定
5.可与PLC 触摸屏 等进行组网
ACR230E可编程智能电测仪表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
1、关于通讯
1）仪表没有回送数据
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
2）仪表回送数据不准确
答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商那里索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
2、关于U、I、P等测量不准确
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率为负，一般使用情况下有功率符号为正，如果有功功率符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
3、关于电能走字不准确电能数据不保存
答：1）仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
2）电能数据不保存时，请查看仪表是否有负载，加上负载后仪表则继续累计。
4、仪表不亮
答：确保合适的辅助电源（AC/DC80-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的话请联系本公司技术服务部。
舜高智能售后服务政策
1、在用户遵守说明书中各种规定的条件下，产品从验收之日起一年内，因制造质量而发生的损坏或不能正常运作，由我方免费更换或修理。
2、我公司对产品实行终身服务，设备运转开始年进行定期免费维护保养和不定期保养，并为用户代培操作人员
3、一旦故障发生，我公司将以*快速度（24小时内）为客户解决问题。
4、我公司维修员的工作原则是先解决问题后分清责任，把用户的损失减少到程度。我们分清责任的根本用意不在于经济问题，而是要找出问题，结经验教训，提高产品的运行质量，为用户提供的服务。
江苏舜高智能*研发生产ACR230E可编程智能电测仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
