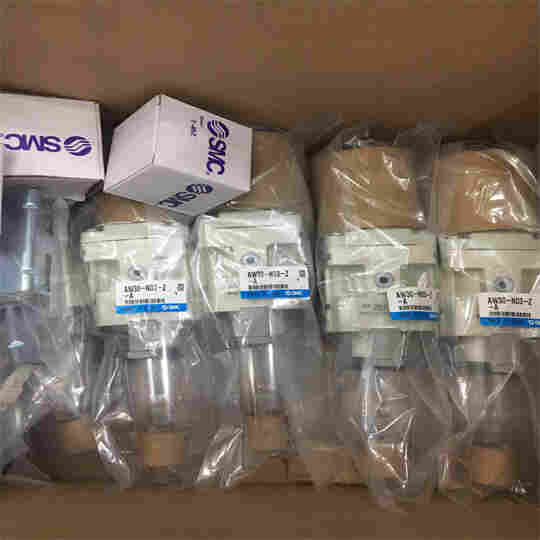

SMC过滤减压阀AW40-03B-2-B-X430

SMC过滤减压阀AW40-03B-2-B-X430

AW20-AW60-B 系列 模块式 过滤减压阀(逆流功能可选)

SMC过滤减压阀操作方法:

SMC过滤减压阀是在管道输送中不可缺少的阀门]产品。使用减压阀应按照说明书操作，否则会因使用操作不当达不到减压的效

果。

1.减压阀启用前，应打开旁通阀(冲洗阀)， 清扫管道污物，管道冲洗干净后，关闭旁通阀和冲洗阀,然后启用减压阀。

2.有的蒸汽减压阀前有疏水阀，需要先开启，再微开减压阀后的切断阀，总线后把减压阀前的切断阀打开，观看减压阀前后的

励表,调整减压阀调节螺钉,使阀后压力达到预定值，随即慢慢地开启减压阀后的切断阀，校正阀门出口力，直到满意为

止。固定好调节螺钉，好防护帽。

3.如果减压阀出现故障或要修理时应先慢慢地打开旁通阀，同时关闭阀门前的切断阀,手动大致调节旁通阀，使减压阀出口压

力基本上稳定在预订值上下，再关闭减压阀后的切断阀，更换或修理减压阀。待减压阀更换或修理好后，在恢复正常。

过滤器和减压阀一体化，可省空间、省配管

该减压阀内置能将出口侧压力快速排出的机构

日本 AW40-N06BG-2-B-X430空气过滤减压阀日本C。空气过滤减压阀是气动薄膜调节阀组合单元的一种辅助装置，经输入0.3～1.0MPa压缩空气后，可向气动遥控板和阀门提供 0.1～-1.0MPa洁净气源。空气过滤减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

主体大小 40 组合件大小

带逆流功能 - 无逆流功能

螺纹种类 - Rc

接管口径 03 3/8

可选项a B 带托架

可选项b - 无自动排水器

可选项c - 无压力表，无设定螺母(面板安装用)

准标准a 2 0.05～0.85MPa设定，金属杯

准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa

订制规格 X430 低温环境用  样本

系列 AW

压力表安装角度 无

压力表连接口径 1/8

使用流体 空气

环境温度及使用流体温度 -5～60 ℃

耐压试验压力 1.5 MPa

*使用压力 1 MPa

过滤精度 5 μm

杯体保护罩 标准配备(聚碳酸酯)

结构 溢流型

冷凝水贮留量 45 cm³

SMC过滤减压阀AW40-03B-2-B-X430
