日本SMC磁性开关D-M9NL使用说明

日本SMC磁性开关D-M9NL使用说明

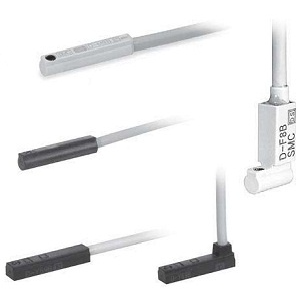

无触点磁性开关 一般(通用)型/直接安装

字段描述 字段取值 取值描述

磁性开关型号 M9NL 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长3m, 适用电压：DC5V,12V,24V(DC4.5~28V)  D-M9.jpg  样本

形式 - 标准

导线引出方式 直接出线式

配线方式 3线式

输出方式 NPN型

适合负载 IC回路、继电器、PLC用

电源电压 DC5·12·24V(4.5～28V)

消耗电流 10mA以下

负载电压 DC28V以下

负载电流 40mA以下

内部电压降 10mA时0.8V以下(40mA时2V以下)

漏电流 DC24V时100μA以下

指示灯 ON时红色发光二极管亮

标准 CE / RoHS

外皮外径［mm］ Φ2.6 mm

绝缘体芯数 3芯(棕·蓝·黑)

绝缘体外径 Φ0.9 mm

导体截面积 0.15 mm²

导体芯线径 Φ0.05 mm

*小弯曲半径 20 mm
