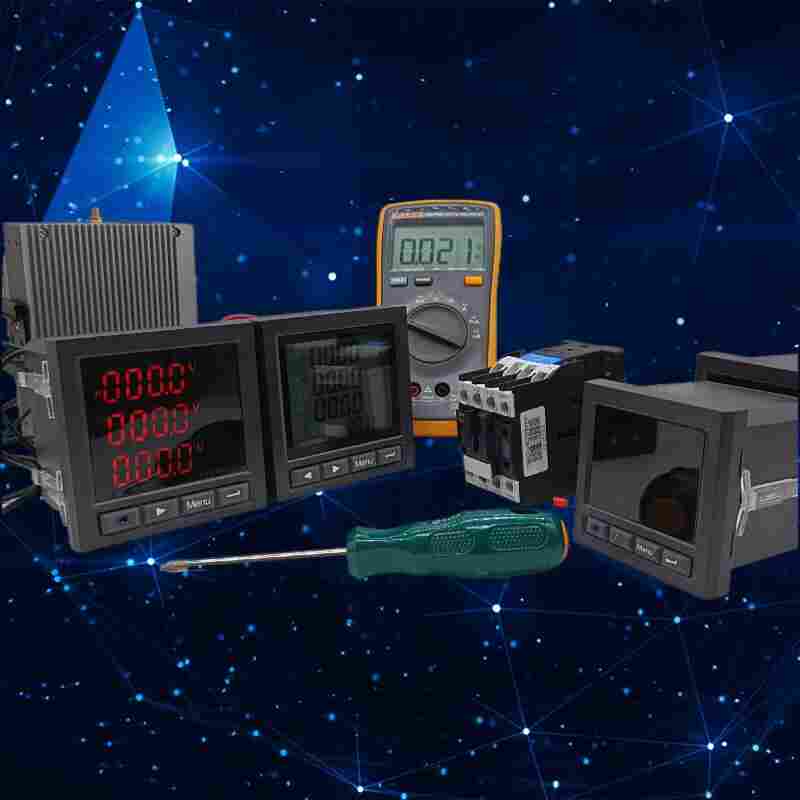

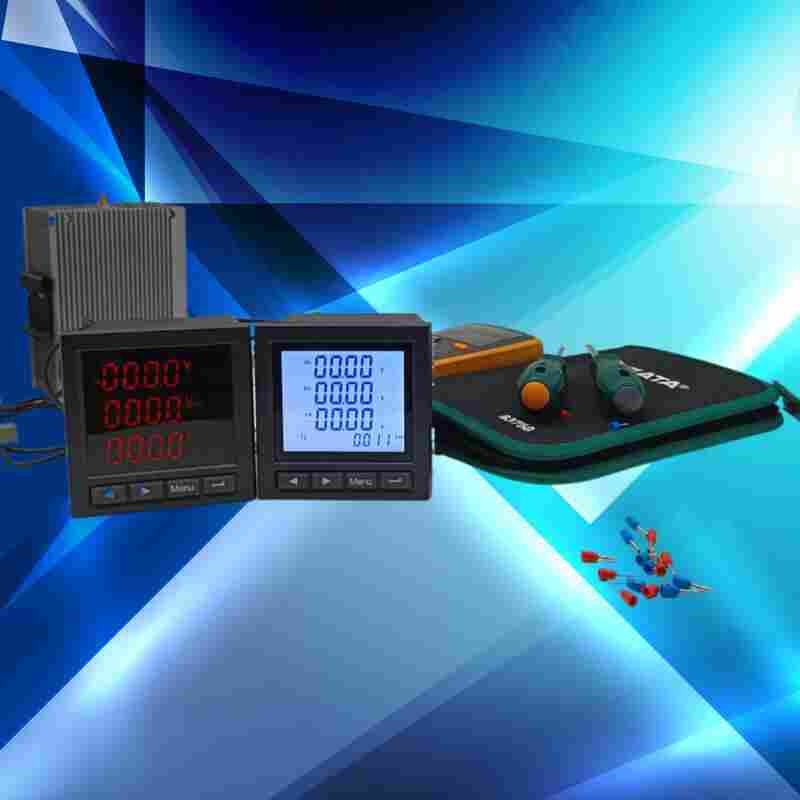

HS-P830P物联网电力采集单元
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 14:53:35
HS-P830P物联网电力采集单元产品介绍
HS-P830P
具有极高的，可以直接取代常规电力变送器，测量指示仪表，电能计量仪表以及相关的辅助单元。作为一种*的智能化，数字化的电网前端采集元件，多功能电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化，配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘、开关柜中，具有安装方便，接线简单、维护方便、工程量小，现场可编程设置输入参数、能够完成业界不PLC、工业控制计算机通讯软件的组网。
HS-P830P物联网电力采集单元功能特点
高精度电量测量和电能计量，具有需量功能
16 条SOE 事件顺序记录、定值越限监视
三相电压/ 电流不平衡度分析、电流K 因子
三相电压/ 电流谐波和2~31 次分次谐波分析
支持2 路DI 、2 路DO 、1 路AO 可扩展；选配光电式和接点式电能脉冲输出，用于精度校验
RS-485 通信口，支持Modbus 通信规约
LCD/LED 显示
HS-P830P物联网电力采集单元技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
数显电力仪表使用要点有哪些?
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C。
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
我方保证提供的合同货物是全新的、未使用过的。我方保证合同货物在正确安装、正常操作情况下，运行安全、可靠。在质量保证期内，如发现我方提供的合同货物有缺陷，不符合合同约定时，买方可向我方提出索赔。我方按买方要求进行修理、更换，或赔偿买方的损失。如需更换，我方及时用合格的产品进行更换。由此产生的全部费用由我方承担。如我方对索赔有异议，在收到买方索赔通知后的7日以内书面形式提出，否则视为承认买方的索赔请求。我方负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如：工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。
江苏舜高智能*研发生产HS-P830P物联网电力采集单元，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
