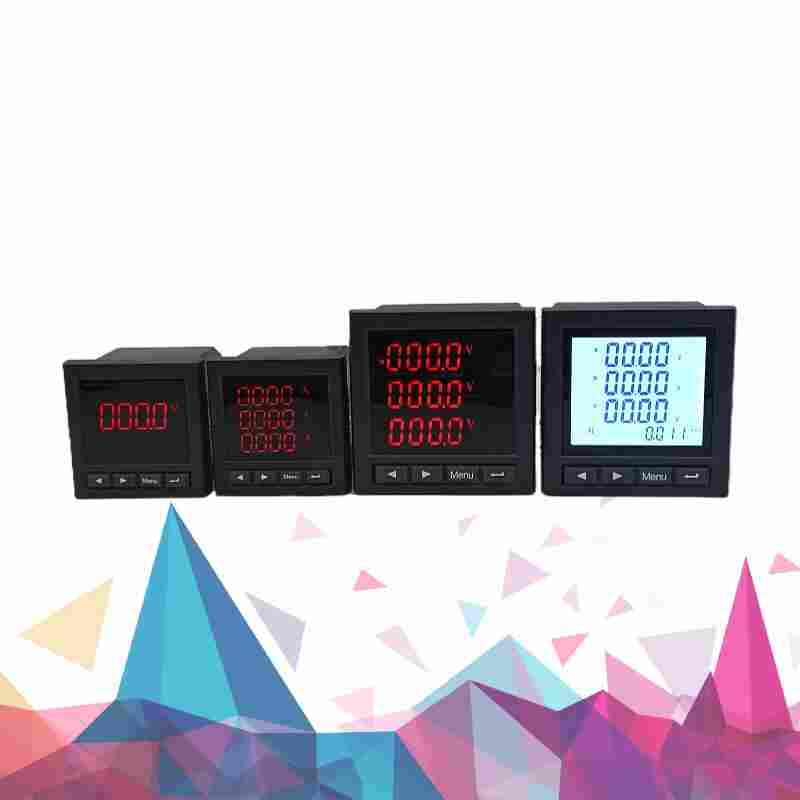

PD866EY-545高精度数显多功能表产品介绍
PD866EY-545
多功能（网络）电力仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、工业控制计算机通讯软件的组网。
PD866EY-545高精度数显多功能表功能特点
能高精度地测量所有常用的电力参数，如电压、电流、有功功率、无功功率、视在功率、频率、功率因数和电能等；
采用可视度高的LED来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可以现场方便地实现显示切换、仪表参数设置，具有极高的灵活性；
RS485通讯接口，Modbus-RTU和Modbus-ASCII通讯规约，可以方便的与各种PLC、工业控制计算机通讯软件等实现组网；
路电能脉冲输出；
路模拟量（4-20mA/0-20mA）输出功能可实现电能和电量的变送输出功能（需硬件支持）；
4路开关量输入功能和4路开关量输出功能（需硬件支持）
PD866EY-545高精度数显多功能表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
数显电力仪表的安装方法：
1、在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出数显电力仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
舜高智能售后服务政策
我方保证合同货物经过正确安装、正常操作和保养，在其寿命期内运行良好，我方*合同货物的寿命期不少于3年。在合同货物寿命期内，我方发现合同货物存在潜在性缺陷或原理性故障时，会在时间以书面形式通知买方。对于合同货物，我方采用有运行经验证明正确的、成熟的技术和材料;若采用我方过去未采用过的新技术、新材料，经买方事先同意。买方的同意并不减轻或免除我方根据本合同所承担的责任。我方从分包商处采购的设备及部件的一切质量问题应由我方负责。如果我方提供的合同货物有缺陷，或由于技术资料有错误、我方技术人员指导错误，造成合同货物报废或工程返工，我方应立即无偿进行更换或赔偿买方因此遭受的损失。需更换合同货物的，我方应承担由此产生的到安装现场换货的一切费用，包括但不限于新货物的费用、将新货物运至安装现场的费用及处理被更换货物的费用等。我方更换或修理合同货物的期限按双方约定执行，如逾期未完成更换或修理工作的，按延迟交货处理。如果由于买方未按照我方所提供的技术资料、图纸、说明书进行安装、操作或维护，及非我方技术人员的原因造成合同货物损坏，由买方负责修理、更换，但我方有义务尽快提供所需更换的部件，对于买方要求的紧急部件，我方应安排*快的方式运输，所有费用均由买方承担。
江苏舜高智能*研发生产PD866EY-545高精度数显多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
