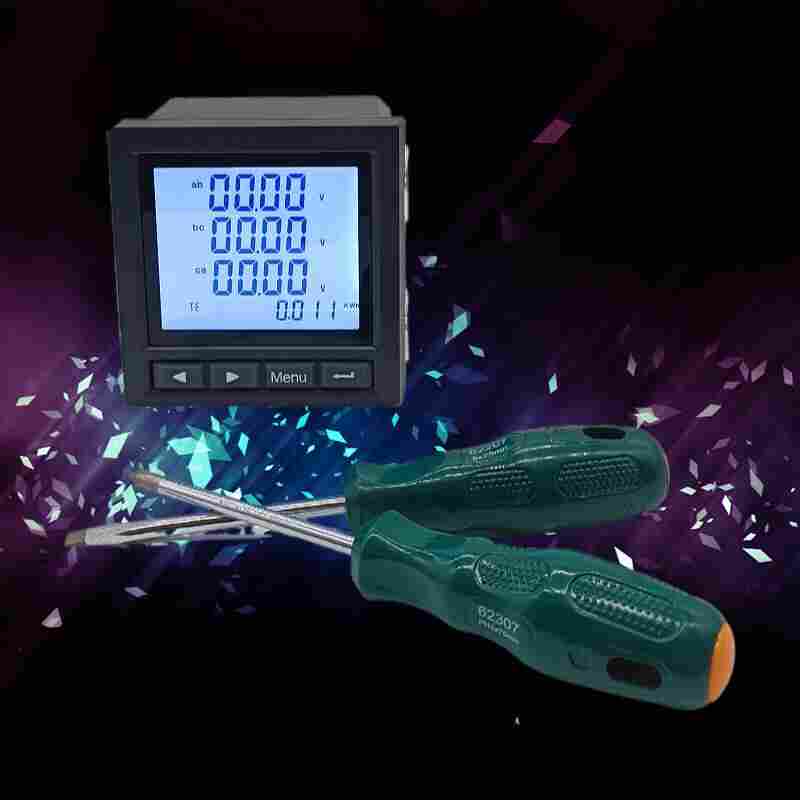

PD510GK-M44变电所用三相多功能电力仪表产品介绍
金昌
可编程智能电测仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。采用高亮度 LED/LCD 显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
PD510GK-M44变电所用三相多功能电力仪表功能特点
多功能电力仪表提供串行异步半工RS485通讯接口，采用MOD-BUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条485总线上可以同时连接多达32个仪表，每个仪表均可以设定其通讯地址（Address NO.），不同系列仪表的通讯接线端子号码可能不同，通讯连接应使用带有铜 网的的双绞线，线径不小于0.5mm2。布线时应使用通讯线远离强电电缆或其他强电场环境，采用T型网络的连接方式。不建议采用星形或其他的连接方式。
MODBUS/RTU通讯协议：MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。
MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。
主机查询：查询消息帧包括设备地址码、功能码、数据信息码、校验码。地址码表明要选中的从机设备功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的其它附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读的寄存器数量；校验码用来检验一帧信息的正确性，为从设备提供了一种验证消息内容是否正确的方法，它采用CRC16的校准规则。
从机响应：如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。数据信息码包括了从设备收集的数据：如寄存器值或状态。如果有错误发生，我们约定是从机不进行响应。
传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS协议-RTU方式相兼容的传输方式。每个字节的位：1个起始位、8个数据位、（奇偶校验位）、1个停止位（有奇偶校验位时）或2个停止位（无奇偶校验位时）。
PD510GK-M44变电所用三相多功能电力仪表技术指标
电网系统频率：45~60Hz
测量周期：1/2秒
电源输入范围：AC/DC 80~270V
功耗：≤5VA
模拟量输出参数
输出范围：4~20mA/0~20mA
精度等级：0.5%
过载：120%有效输出，电流24mA
负载：RMAX = 400Ω
开关量输入参数
无源干接点，接通电阻<500Ω，关断电阻>100kΩ
开关量输出参数
继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A
气候条件
正常工作温度：-20℃~+50℃
极限工作温度：-30℃~+60℃
存贮和运输温度：-40℃~+70℃
存贮和工作湿度：≤85％
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
在保证期内所发现的缺陷买方应尽快通知我公司，说明其缺陷或损坏的程度以及要求弥补缺陷或损坏的办法。如因我公司所供货物制造质量问题出现货物故障时，我公司赔偿买方因此造成的直接损失，并尽快免费修复、更换、重新设计或修改、更新设备和材料中有缺陷的部分；而因买方使用不当原因出现货物故障时，我公司在接买方通知后，12小时内到达现场。帮助排除故障，修复或更换零部件，需更换零部件时，酌情收取成本费；如果我公司在收到通知后，在规定的时间内没有以合理的速度弥补缺陷，买方可采取必要的补救措施，但其风险和费用将由我公司承担，买方根据合同规定对我公司行使的其他权力不受影响。 在质保期满后，出现故障时，我公司仍将做好售后服务，及时处理解决，以优于市场的价格收取零部件费及人工费。

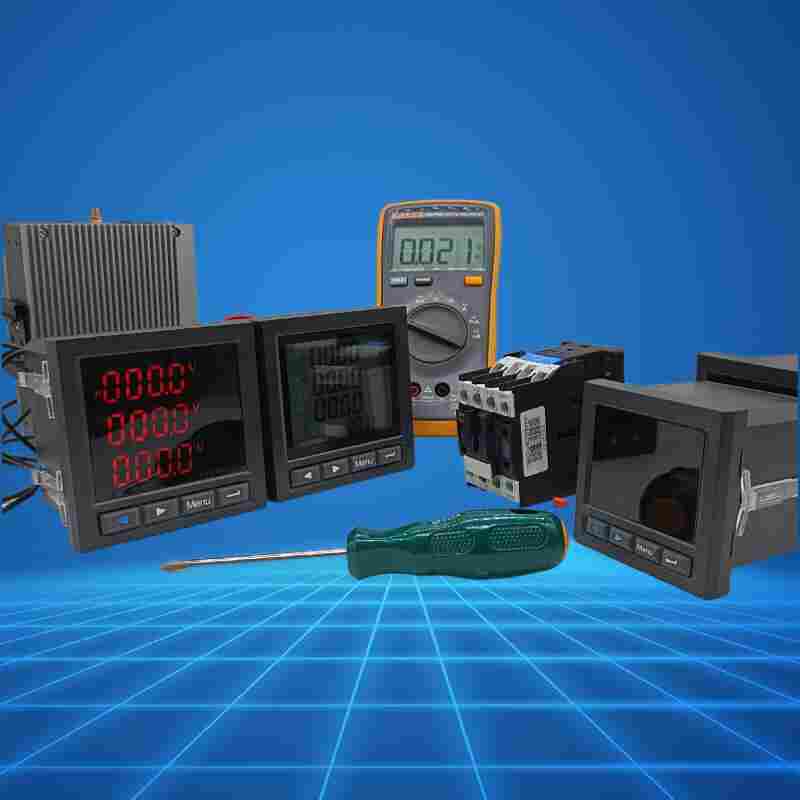

PD510GK-M44变电所用三相多功能电力仪表PD510GK-M44-江苏舜高2022已更新是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
