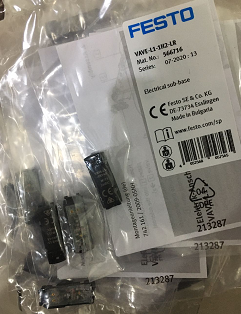

FESTO电气连接板566716基本描述

FESTO电气连接板566716基本描述

2880626081

• 可设置为内先导或外先导，用

用途的气路板供货范围内包括

• M5 和 M7 管式阀可组合在一块

气路板上

• 气路板带多个压力分区

• IP40, IP65

• 电气连接: – 电接口插件

• 坚固、耐用的金属元件

– 阀– 气路板

• 360° LED 显示，快速排除故障

• 可快捷地更换阀片，维护便利

板式阀，单个电接口：节流器可

安装在气口 2, 4 中。

固定节流器, 自攻

固定节流器用于*设置排气流

量，用于气口3 和5。

固定节流器被拧入气路板的气

口3 和5 中。

内先导气源 可选工作压力范围

1.5 ... 8 bar, 2.5 ... 8 bar, 或 3 ... 8 bar

（取决于所用阀）。

先导气源 从气口1（进气）通

过内部气口分流。

外先导气源 用于真空工作。

管式阀的外先导气口（气口

12/14）位于阀上，而板式阀位

于气路板上。

管式阀的先导排气通过排气孔。

板式阀的先导排气通过气路板

的气口82/84

 短堵头，用于内先导气源

[2] 堵头 ，用于内先导气源口

12/14

[3] 长堵头，用于外先导气源

[4] 快插接头 ，用于外先导气

口 12/14

用于板式阀的气路板在气口

12/14 和气口 1 之间有个内部接

口。通过在气道内插入一个堵头

就可选外或内先导气源。

于板式阀阀组

• *压力 10 bar

• 结构特点: – 活塞滑阀，带密封圈

(VUVG-LK, VUVG-BK)

– 活塞滑阀，带密封阀芯

(VUVG-L, VUVG-B)

• 多种阀功能

• 可选快插接头

• 管式阀

• 半管式阀用于气路板集成安装

• 可选手控装置：按钮式,封盖

式, 按钮式/锁定式或锁定式(不

带附件)

• 牢固的壁挂式安装或 H 型导轨

安装

• 随带防掉螺丝和密封件，安装

方便

• 通过电接口插件可方便地更换

连接技术

• 标签支架，用于阀的标签

管式阀可无需气动耦合就可使

用。所有气接口位于阀上，可配

备接头/气管。电接口有多种不

同的电接口插件可选。

如果使用过了特殊密封套件，管

式阀 VUVG 还可作为半管式阀安

装在气路板（气动耦合）上。

• 用于板式阀 10A, 10, 14 和 18

• 气路板，带 M5, M7, G1/8 和

G1/4 工作气口

• 用于 2x 两位三通、两位五通和

三位五通阀

• 2 ... 10, 12, 14 和 16 个阀位

• 板式阀始终采用外先导。通过

气路板设置先导气源。用于此

一个短堵头和一个长堵头。

管式阀，单个电接口：节流器可

安装在气口 1, 3, 5 和/或气口 2, 4

中。

FESTO电气连接板566716基本描述

• 可设置为内先导或外先导，用

用途的气路板供货范围内包括

• M5 和 M7 管式阀可组合在一块

气路板上

• 气路板带多个压力分区

• IP40, IP65

• 电气连接: – 电接口插件

• 坚固、耐用的金属元件

– 阀– 气路板

• 360° LED 显示，快速排除故障

• 可快捷地更换阀片，维护便利

板式阀，单个电接口：节流器可

安装在气口 2, 4 中。

固定节流器, 自攻

固定节流器用于*设置排气流

量，用于气口3 和5。

固定节流器被拧入气路板的气

口3 和5 中。

内先导气源 可选工作压力范围

1.5 ... 8 bar, 2.5 ... 8 bar, 或 3 ... 8 bar

（取决于所用阀）。

先导气源 从气口1（进气）通

过内部气口分流。

外先导气源 用于真空工作。

管式阀的外先导气口（气口

12/14）位于阀上，而板式阀位

于气路板上。

管式阀的先导排气通过排气孔。

板式阀的先导排气通过气路板

的气口82/84

 短堵头，用于内先导气源

[2] 堵头 ，用于内先导气源口

12/14

[3] 长堵头，用于外先导气源

[4] 快插接头 ，用于外先导气

口 12/14

用于板式阀的气路板在气口

12/14 和气口 1 之间有个内部接

口。通过在气道内插入一个堵头

就可选外或内先导气源。

于板式阀阀组

• *压力 10 bar

• 结构特点: – 活塞滑阀，带密封圈

(VUVG-LK, VUVG-BK)

– 活塞滑阀，带密封阀芯

(VUVG-L, VUVG-B)

• 多种阀功能

• 可选快插接头

• 管式阀

• 半管式阀用于气路板集成安装

• 可选手控装置：按钮式,封盖

式, 按钮式/锁定式或锁定式(不

带附件)

• 牢固的壁挂式安装或 H 型导轨

安装

• 随带防掉螺丝和密封件，安装

方便

• 通过电接口插件可方便地更换

连接技术

• 标签支架，用于阀的标签

管式阀可无需气动耦合就可使

用。所有气接口位于阀上，可配

备接头/气管。电接口有多种不

同的电接口插件可选。

如果使用过了特殊密封套件，管

式阀 VUVG 还可作为半管式阀安

装在气路板（气动耦合）上。

• 用于板式阀 10A, 10, 14 和 18

• 气路板，带 M5, M7, G1/8 和

G1/4 工作气口

• 用于 2x 两位三通、两位五通和

三位五通阀

• 2 ... 10, 12, 14 和 16 个阀位

• 板式阀始终采用外先导。通过

气路板设置先导气源。用于此

一个短堵头和一个长堵头。

管式阀，单个电接口：节流器可

安装在气口 1, 3, 5 和/或气口 2, 4

中。

FESTO电气连接板566716基本描述

• 可设置为内先导或外先导，用

用途的气路板供货范围内包括

• M5 和 M7 管式阀可组合在一块

气路板上

• 气路板带多个压力分区

• IP40, IP65

• 电气连接: – 电接口插件

• 坚固、耐用的金属元件

– 阀– 气路板

• 360° LED 显示，快速排除故障

• 可快捷地更换阀片，维护便利

板式阀，单个电接口：节流器可

安装在气口 2, 4 中。

固定节流器, 自攻

固定节流器用于*设置排气流

量，用于气口3 和5。

固定节流器被拧入气路板的气

口3 和5 中。

内先导气源 可选工作压力范围

1.5 ... 8 bar, 2.5 ... 8 bar, 或 3 ... 8 bar

（取决于所用阀）。

先导气源 从气口1（进气）通

过内部气口分流。

外先导气源 用于真空工作。

管式阀的外先导气口（气口

12/14）位于阀上，而板式阀位

于气路板上。

管式阀的先导排气通过排气孔。

板式阀的先导排气通过气路板

的气口82/84

 短堵头，用于内先导气源

[2] 堵头 ，用于内先导气源口

12/14

[3] 长堵头，用于外先导气源

[4] 快插接头 ，用于外先导气

口 12/14

用于板式阀的气路板在气口

12/14 和气口 1 之间有个内部接

口。通过在气道内插入一个堵头

就可选外或内先导气源。

于板式阀阀组

• *压力 10 bar

• 结构特点: – 活塞滑阀，带密封圈

(VUVG-LK, VUVG-BK)

– 活塞滑阀，带密封阀芯

(VUVG-L, VUVG-B)

• 多种阀功能

• 可选快插接头

• 管式阀

• 半管式阀用于气路板集成安装

• 可选手控装置：按钮式,封盖

式, 按钮式/锁定式或锁定式(不

带附件)

• 牢固的壁挂式安装或 H 型导轨

安装

• 随带防掉螺丝和密封件，安装

方便

• 通过电接口插件可方便地更换

连接技术

• 标签支架，用于阀的标签

管式阀可无需气动耦合就可使

用。所有气接口位于阀上，可配

备接头/气管。电接口有多种不

同的电接口插件可选。

如果使用过了特殊密封套件，管

式阀 VUVG 还可作为半管式阀安

装在气路板（气动耦合）上。

• 用于板式阀 10A, 10, 14 和 18

• 气路板，带 M5, M7, G1/8 和

G1/4 工作气口

• 用于 2x 两位三通、两位五通和

三位五通阀

• 2 ... 10, 12, 14 和 16 个阀位

• 板式阀始终采用外先导。通过

气路板设置先导气源。用于此

一个短堵头和一个长堵头。

管式阀，单个电接口：节流器可

安装在气口 1, 3, 5 和/或气口 2, 4

中。

FESTO电气连接板566716基本描述
