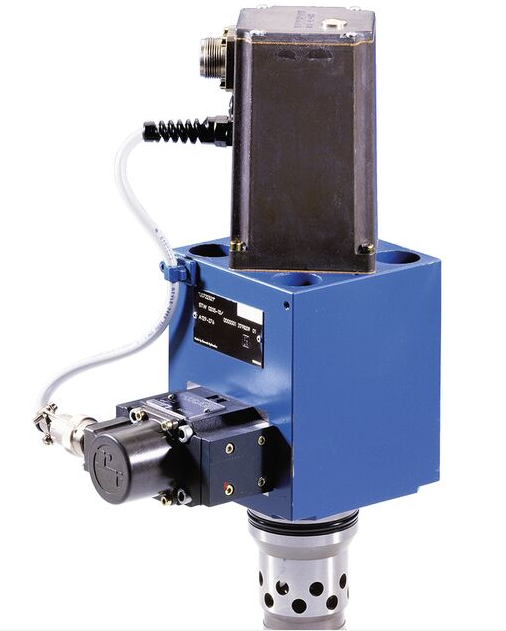

力士乐插装阀2WRCE 32S 480R -2X/SG24K31/A1WL15M

力士乐插装阀2WRCE 32S 480R -2X/SG24K31/A1WL15M

特征

二通插装阀

先导控制阀：二级伺服换向阀

主级：位置控制

标准化：

- 安装尺寸符合 ISO 7368

灵活：

– 适用于位置、压力、力和速度控制

典型应用：

- 压力机

- 冲模铸造机

- 步冲轴

结构

阀门由以下组件构成：

2 档式先导控制阀 (1)

带干式力矩电机

低摩擦喷嘴挡板放大器

机械反馈控制阀芯位置

主级 (2) 用于流量控制

感应式位置传感器 (3) 的核心 (4) 固定在第三级的主控制阀芯 (5) 上

集成电子元件 (6)。

功能

在集成电子元件中比较控制值和实际值，根据控制偏差通过比例电流控制先导控制阀的力矩电机。

先导控制阀 (1) 占据比例控制位置并控制进出控制室 A (7) 和 B (8) 的流量，控制室通过闭合的阀控制环驱动主控制阀芯 (5)，直到控制偏差为 0。

通过这种方式将主控制阀芯 (5) 的行程按比例调节为控制值。在此过程中需注意，流量也会受到阀降压的影响。

阀的特点

阀门的流动方向可以为由 A 到 B 或由 B 到 A。

控制阀芯（底座式）在 5 % 控制值时关闭或打开。控制值较小时，阀控制环会尝试对控制阀芯进行制导，*以全部先导压力将其按到底座上，然后将连接密封锁闭。

规定的阀动力仅适用于阀门的控制区域。当底座处的控制值突然跳至较小的开启值时，会产生额外的延迟时间。

开启点 5 %（= 0.5 V 或 0.5 mA）为出厂设置。更换先导控制阀 (1) 或集成电子元件 (6) 时可以通过零点平衡电位器 R316（可通过螺塞插入）重新调节开启点。

更换过程中，不得在控制电子元件（= 调节器、控制器或控制电子元件）和先导控制阀 (1) 上进行任何设置，但可以在调节器上进行调零操作。

型号

盖板 R900952622 LFA 16 WEA-7X/A06P06

阀 811404405

阀 R900424902

阀 DREBE 6X-1X/175MG24K31F1M

阀 DREBE 6X-1X/175MG24K31A1M

阀 VT-MACAS-500-10/V/0/I

阀 R900443176

阀 R900566273

阀 811404207

阀 R900456783

阀 811404497

阀 R900952622

阀 R900920055 4WRAE10W60-2X/G24N9K31/F1V

阀 R900900988 4WRAE10W60-2X/G24N9K31/A1V

阀 R900558356 4WRAE10E60-2X/G24N9K31/A1V

阀 R900410884 ZDR10DA2-5X/150Y

阀 923506 HFS 2555- 1S-01,0-0070-6-B- 1-000

阀 R900420286

阀 -PU1

阀 0811A04773

阀 R900915963

阀 811404772

阀 4WRPH 6 C3 B04L-2X/G24Z4/M（完全替代型号：0811A04033）

阀 R900409956 ZDB 10 VB2-4X/315V

阀 R900409956

阀 R900425901 Z4S16-2X

阀 R900425901

阀 R900409951 ZDB 10 VB2-4X/100V

阀 811404817

阀 R901106509

阀 R900075563 M-3SEW10U1X/420MG24N9K4
