镇流器异常状态试验装置DMS-605

镇流器异常状态试验装置DMS-605镇流器异常状态试验装置

功能说明： 此装置依据GB7000.1-2007附录N之N.2.2要求制造,主要用于电子镇流器异常条件或故障镇流器条件下安装表面的温度测量；因温度测量可以证明在异常条件或故障镇流器条件下，灯具的安装表面是否会达到过高的温度,从而判定其是否异常.

技术参数：

镇流器或变压器故障期间，如由于绕组短路，在15min后镇流器绕组的温度不过350℃，在15min后，相应的安装表面温度不会过180℃。

同样，在镇流器异常条件下安装表面温度应不过130℃。在环境温度和1.1倍电源电压下,测量绕组和安装表面的温度并标绘在图上,然后通过这些点连一条直线.这条直线的延长线在350℃绕组温度时不应达到代表180℃安装表面温度的这一点(见图9).

对普通可燃材料表面,安装表面的极限温度与随时间而变的木材的引燃温度有关(见图27).

主要配置：

异常状态测试仪： 1台

温度采集系统： 1组

数据曲线记录仪： 1组

镇流器异常状态试验装置

一、 产品概述：通过本测试装置的测量，能够准确判断镇流器是否符合标准要求的和合格性。

本装置配置了常用的 0～30 Ω的 4 组等效电阻

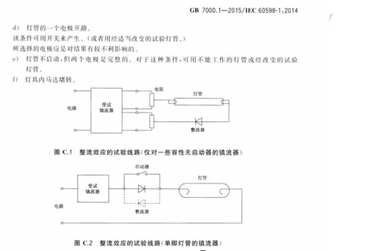

二、符合标准：满足 IEC60598-1、GB7000.1-2015 附录 C（图 C.1 及图 C.2），GB19510.4-2009 标准中第 16 章节要求制造及图 1、图 2 等标准要求设计制造，它能满足上述标准所涉及异常电路的试验的要求。

三、技术参数：

1、控制方式：按键开关；

2、测试工位：1 工位；

3、输入功率： 60W 以下试验灯；
