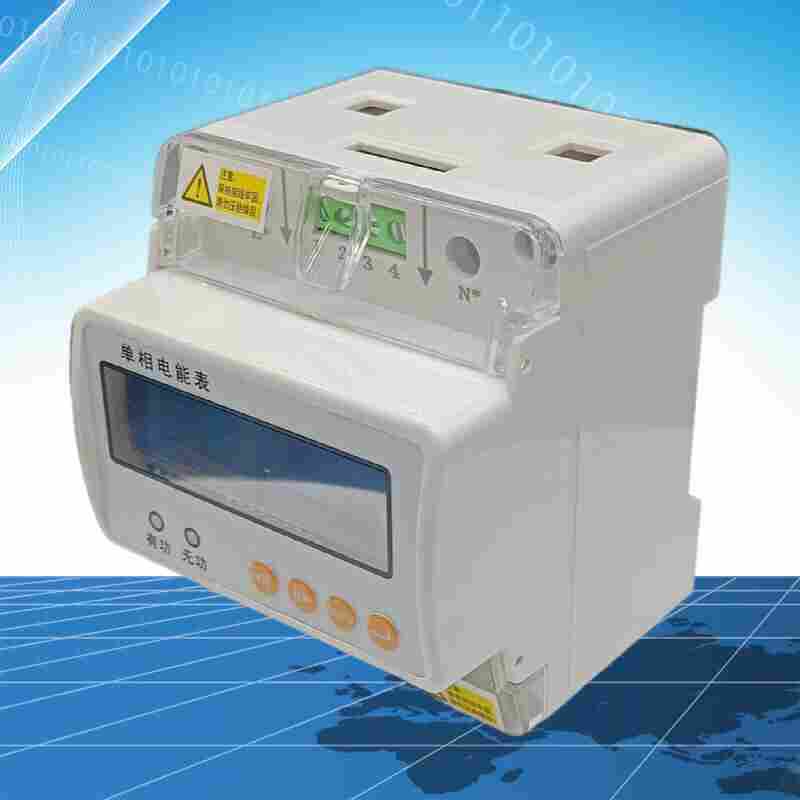

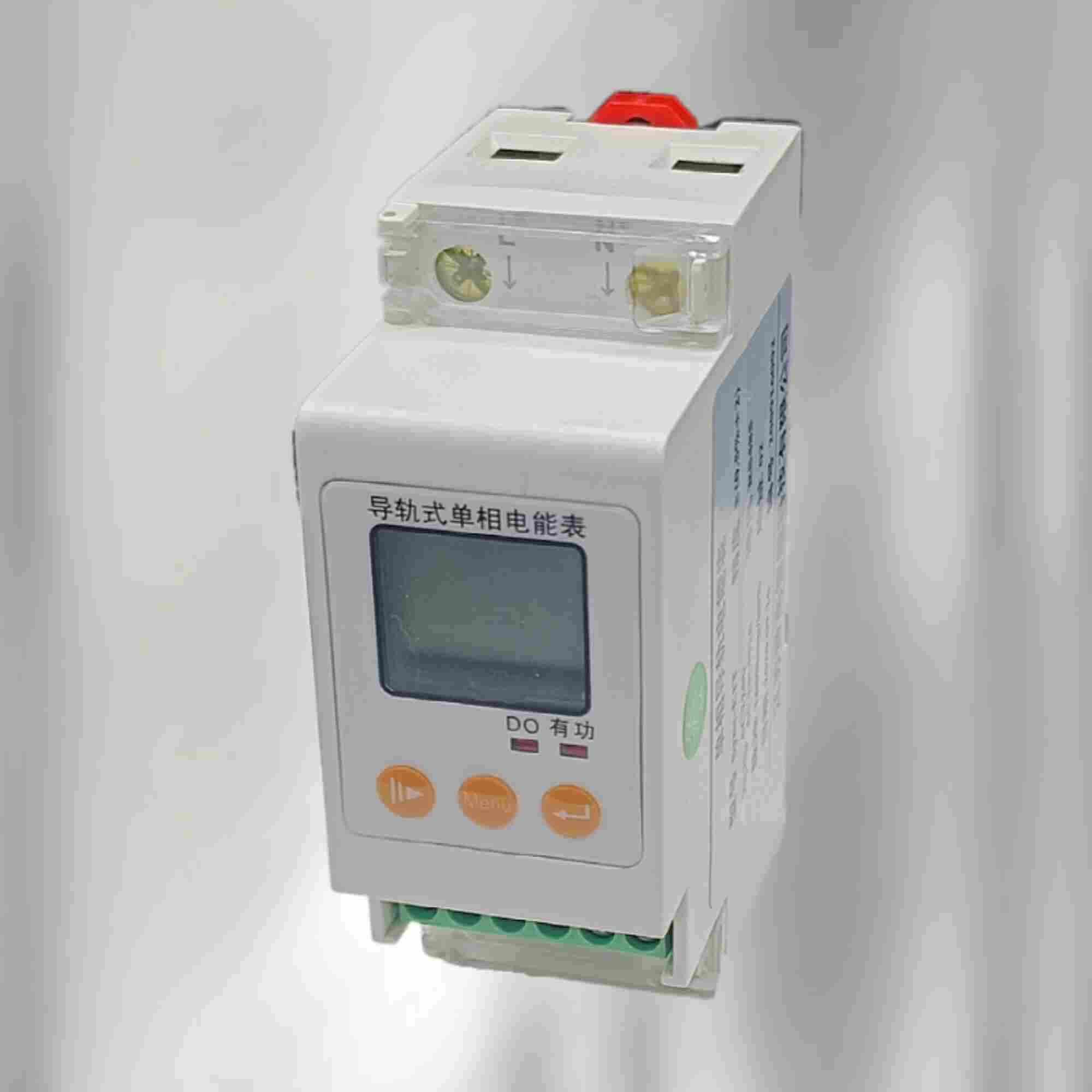

PDM-803DL-F产品介绍
嘉峪关
功能电能表100A直接接入，采用模块化设计，具有多功能、多用途、高稳定、高精度、长寿命、小体积、易安装、易组网等优点，并具有良好的电磁兼容性。
可测量正反向有功电量、无功电量、有功功率、无功功率、电压、电流、频率等，为电力监测提供各种参考参数。
拥有两路脉冲输出和一路RS485通讯 ，可与各种组态系统兼容，把前端采集的数据实时传送给系统数据中心，方便用户在多种场合下轻松实现远程通讯，应用于AMR/SCADA系统，是能源监控管理系统和自动抄表系统的理想选择。
PDM-803DL-F功能特点
计量功能：具有计量正、反向有功电能，累计于电量：
采用6+1位步进式计数器记录累积电量，可选6+1位LCD显示方式；
电能脉冲指示，电源指示功能：
采用35mmDIN导轨或板前安装；
无源脉冲输出；
采用高品质长寿命电子部件，过载能力强，长期工作不需调校；
具有RS485通讯功能，可用连接RS485通讯网络进行远程抄表和集中管理，标准配通讯协议符合DL/T645-1997标准。支持DL/645-2007或者MODBUS-RTU协议。
PDM-803DL-F技术指标
准确度等级：1或2
参比电压Un：3×220/380V、3×57.7/100V、3×100V、3×380V
额定电Ib：1.5(6)、5(20)、10(40)、15(60)、20(80)
接入方式：互感式、直接式
仪表常数imp/kWh：1600、800、400
产品问答
什么是RS-485?
答：导轨式电表的RS-485功能端子是一种串行数据接口标准，为了扩展应用范围通信能力，增加了多点、双向通信能力，即允许在一条平衡总线上连接*多32个接收器，同时增加了发送器的驱动能力和通信冲突的保护特性，通过差分传输扩展总线的共模范围。
RS-485的工作原理是什么?
答：RS-485标准的数据信号采用差分传输方式(Differential Driver Mode) ，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B。当接收端AB之间育大于+200mV的电平时，输出正逻辑电平：当有小于-200mv的电平时、翰出负逻择电平，其逻辑电平示意图见图3-7。
导轨式电表的RS-485有什么优缺点?
答：(1)系统运行稳定。利用通信总线把集中器和主站安全、可靠的连接起来。除非设备接口硬件损坏，或者总线线路断开，总线抄表系统会一直保持很好的通信效果和抄收*率。
(2)通信速率高。由于是的有线通信线路连接，线路上除了通信信号外，再无其他信号。外来的干扰信号耦合到线路衰减很大，所以集中器可以以较高的速率与主站通信。
导轨式电表的RS-485适用范围和对象是什么?
答：(1)由于RS-485总线信道有较好的通信效果，较高的通信速率，因此多用于主站与集中器通信较频繁的系统，或对数据实时性要求较高的系统中。
(2)RS-485总线信道是的通信信道，通过在通信线缆上加，有效地保证了通信效果，有较强的抗空间干扰性能。所以可以用于空间干扰较大的环境中。
(3)导轨式电表的RS-485的接线是需要在主站与集中器之间敷设通信总线。在集中器较多、较分散的大型抄表系统中，大量敷设集中器到主站的通信线缆，将使施工成本大大增加。另外，虽然这种方式可以实现较远距离的通信，但若主站与集中器的距离过远，会影响通信速率和通信效果，因此适用于小型的抄表系统。
PDM-803DL-F导轨式电能采集单元是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
