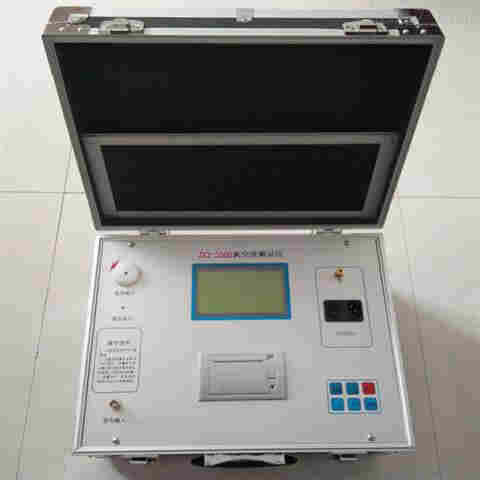

ZKY-2000真空泡真空度检测仪测试原理

真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空开关的真空度。

一、ZKY-2000真空泡真空度检测仪技术参数

1.真空度测量范围：    9.999×10-1～1×10-5
2.离子电流测量范围：    9.999×10-1～1×10-7
3.测  量  误  差：    ＜5%
4.测 量 分 辨 率：    10-5pa
5.允许环境温度：    -20℃～50℃
6.空  气  湿  度：    ≤80%RH
7.电          源：    AC，220V，50Hz±10%
8.外  型  尺  寸：    420×290×210（mm）
9.高  压  输  出：    脉冲≤30kV15kHz
⒑重          量：    8kg

二、ZKY-2000真空泡真空度检测仪 http://www.chem17.com/st406160/product_31677028.html测试原理
将灭弧室的两触头拉开一定的开距，施加脉冲高压，与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。

三、硬件构造
硬件大致分为四部分
1、CPU主控单元
该部分用于接收用户指令，控制显示器进行各种显示，产生高压单元所需的脉冲信号，及对磁控电流控制单元发出各种控制指令，负责整个测量过程的时序控制，该单元是整个系统的主体。
2、高压控制板
高压部分将控制部分送来的具有一定占空比的信号进行功率放大，驱动高压变压器，从而产生测量所需的高压。
3、按键与显示板
按键部分用于用户指令，操纵按键使仪器处于不同的工作状态。
显示部分用于显示系统的各种参数。
4、打印机
用于打印输出所测量的参数，打印结果如下所示：
TESTED BUIC-Ⅲ               TESTED BYUC-Ⅲ
PRESSURE：3.260E-5Pa         CURRENT：2.621E-6A
（真空度值）                 （漏电流值）
TUBE NO： （管编号）         TUBE NO： （管编号）
TUBE TYPE：（管型）           TUBE TYPE：（管型）
DATE：    （日期）           DATE：    （日期）
TEST REPORT                  TEST REPORT
（检验记录）                 （检验记录）

四、使用注意事项
1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。若环境较潮湿，则应经常通电。
2、若测试后真空度值显示为零，应检查灭弧室表面是否清洁。因为表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。发生这种情况后，将灭弧室表面檫干净，再做试验，一般来说这样得到的真空度值较。
3、使用时，高压输出线不得触及人体，以防触电。
4、高压指示灯亮时，不要触及高压线，以防触电。
5、拆装打印纸在仪器先断电的情况下进行，以免损坏打印机。换纸时，将前面板打开，用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机，使出纸口略高于仪器面板，但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关，按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出。盖好打印机面板，装纸完毕。
6、本仪器无任何用户可维修的部件,如出现故障,请人员维修,或与供应商联系,切勿擅自打开仪器,以免发生意外或造成不必要的损失。
7、本仪器真空度测量范围在9.999×10-1～1×10-5之间,离子电流测量范围在9.999×10-1～1×10-7之间，当真空管的真空度大于10-2 Pa或离子电流大于500uA时建议该真空管报废。
8、若真空管内压力等于大气压(即真空管破损)，本仪器测量范围内, 本仪器则拒绝检测，返回初始状态。
（注：击穿后，仪器有可能出现显示不正常，此时，从新开机后仪器回到正常状态，本仪器切勿常时间工作。）
