产品样册

VBA 系列 增压阀

工厂空气*增压2倍，无需电源

  从工厂气路与空气连接就能*得到2倍的压力。(VBA111A*4倍)

气罐可与增压阀直接连接，省空间

主体尺寸 11A 1/4基准·手动操作型,增压比2-4倍

螺纹的种类 - Rc

接管口径 02 1/4

可选项 GN 压力表·消音器

准标准规格 - 标准品

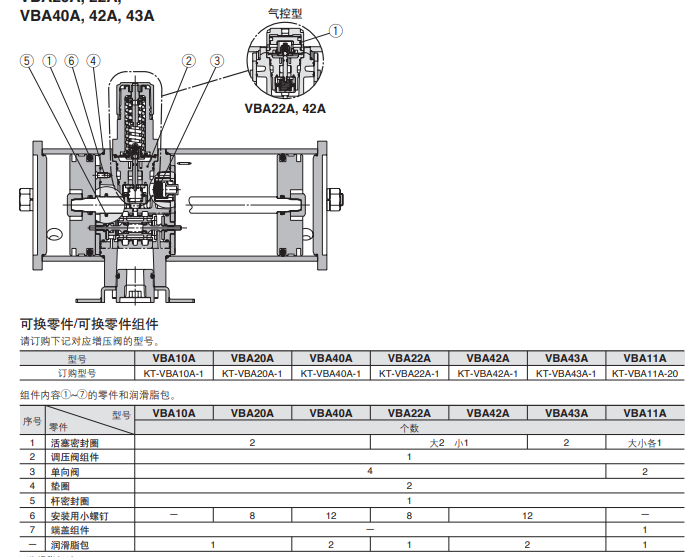

使用原理

IN进口的空气通过单向阀通向增压腔A,B。空气经过压力调整器和切换阀到达驱动腔B后.驱动腔B和增压腔A的空气压力推动活塞运动。

在活塞运动的行程中，高压空气经过单向阀流向OUT(出口)。

当活塞运动到行程终点的时候,活塞触动切换阀.转换为驱动腔B排气,驱动腔A进气的状态。这样.增压腔B和驱动腔A的压力推动活塞反

向运动，将增压腔A的空气压缩增压，由OUT口排出。上述步骤循环往复，就可以在OUT口连接提供压力大于IN口压力的高压空气。

压力调整器通过手柄和出口压力反馈来调节驱动腔的压力，从而设定出口压力。

①系统构成

虽然在增压阀的IN口(进气口)安装了防止杂质等进入的金属网，

但是不能起到完全去除杂质和冷凝水的作用。请务必在增压阀的

入口安装油雾分离器(AM系列)。

增压阀内部有可以活动的零部件.会发生磨损起尘情况。因此，

在排气口也务必按照具体情况安装相应型号的过滤器和油雾分离

器等空气净化元件。

请净润滑器安装在排气口。否则，增压阀内积存的润滑油会导致

动作不良。

②排气处理

增压阀的排气管道务必单独配置.如果将增压阀的排气管道汇

连接起来,就可能由于背压的影响而导致误动作的发生。

如果必要，可以在增压阀的排气口安*器和排气洁净器，以

降低排气噪音。

③预留维护空间

请注意预留维护工作所必需的空间。
