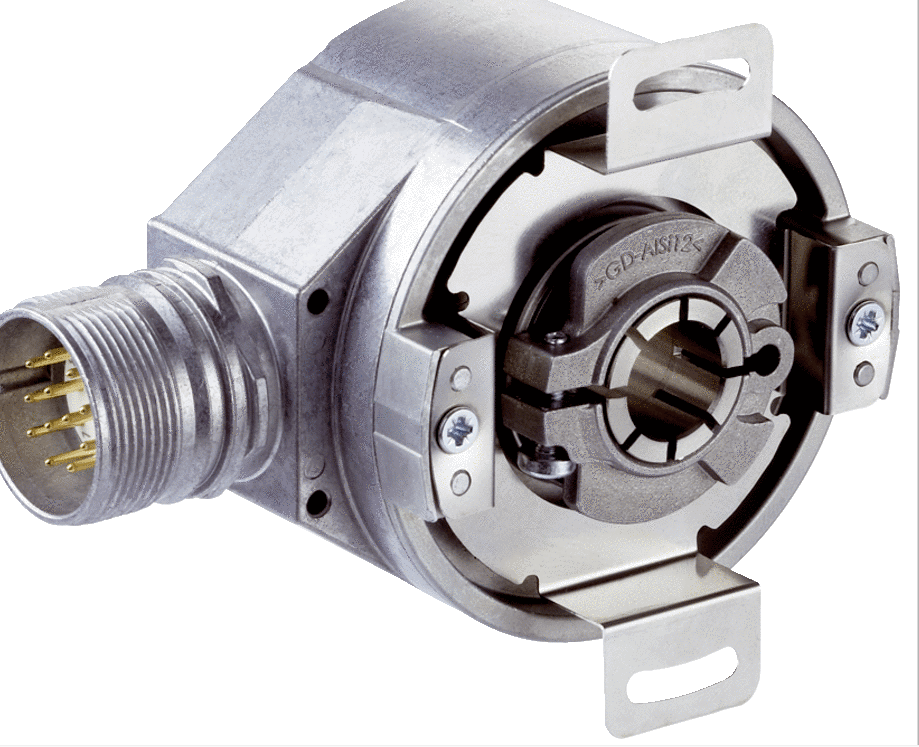

德国在售SICK伺服反馈编码器SFS60-HMAT0K02详解

德国在售SICK伺服反馈编码器SFS60-HMAT0K02详解

每圈正弦/余弦周期 1,024

可测量*圈数 1

步数 32,768

测量步距 0.3 ″ 正弦/余弦信号按 12 位细分

积分非线性 Typ. ± 45 ″, 估算正弦/余弦信号的误差限值, 定子联轴器松动

差分非线性度 ± 7 ″, 正弦/余弦信号周期非线性

工作转速 ≤ 6,000 min⁻¹, 直至产生可靠的*位置

系统度 ± 52 ″

接口

*位置编码类型 二进制

编码方向 增量, 从“A”方向观察顺时针旋转的轴（参见尺寸图）

通讯接口 HIPERFACE®

电气参数

连接类型 插头, M23, 12 针, 径向

供电电压 7 V DC ... 12 V DC

建议供电电压 8 V DC

电流消耗 < 80 mA (无负荷)

正弦/余弦周期输出频率 ≤ 200 kHz

MTTF：危险故障间隔时间 260 年 (EN ISO 13849) 1)

1) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、60°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。

这是一个旋转编码器，该旋转位移转换在一系列可用于控制角位移数字脉冲信号。如果编码器与齿轮系或螺丝刀编码器，用于从数控系统，可编程逻辑控制器PLC控制系统，以处理产生电信号相结合。

    这些SICK编码器中的机床，材料加工，电机反馈系统和测量和控制设备的域中使用。角位移的代码ELTRA转换使用光电扫描的原理。读出系统是基于索引磁盘，它是交替透光窗和不透明窗口的径向转动。该系统，使得图像被投影到接收机的表面，覆盖有称为准直器的栅层，其具有相同的窗口作为盘用红外光的光源垂直照射。SICK编码器的工作是检测由盘的旋转在光的变化，并在光转换成电的修改。
