日本技研M-System 紧凑型变送器 M2EXV

在节省空间的类型方面，它是*完整的换能器系列。

这是一系列薄型插入式换能器。
型号数量、交货日期和对各种标准的支持是节省空间的类型中*完整的。

■ OLED显示类型
多功能多显示器 可以在
OLED显示器上轻松进行显示设置。
您也可以从计算机进行设置。
带环路测试输出 即使没有
输入信号，也可以输出模拟信号进行操作测试。

78 模型

■ 标准
：节省空间，插入式 这是一款紧凑型插入式传感器，无需拆线
即可检查和更换。
带环路测试输出 即使没有
输入信号，也可以输出模拟信号进行操作测试（PC规格型，仅简单环路测试）。 出厂设置

・规格、外形、标准因型号而异。

• 功能丰富的变送器系列

  Minimaru系列紧凑型传感器是*全面的传感器系列。 我们不仅拥有广泛的型号，而且其中许多型号的交货时间很短，并已获得各种机构的批准。®

  此外，由于的零件管理，许多型号的产品含有低于RoHS指令限制的特定有害物质的调节值，并且是可以放心使用的传感器系列。



• 节省空间的插件结构



  （点击放大）

  它是一种节省空间的插入式结构，可以在不断开接线的情况下进行检查和更换。
  插座和换能器主体用安装螺钉牢固固定，因此没有松动或脱落的风险。

• 隔离和电源

  3 端口隔离
  耐压 2000V AC 1 分钟

  交流电源：	85~264V 交流、100~240V 交流/ 100~120V 交流、200~240V 交流 （M2EXS、M2EAXS）
  直流电源：	24V 直流、11~27V 直流、110V 直流

  *规格可能因型号而异。 详情请查看规格。



• 高密度安装 ・仅限标准格式

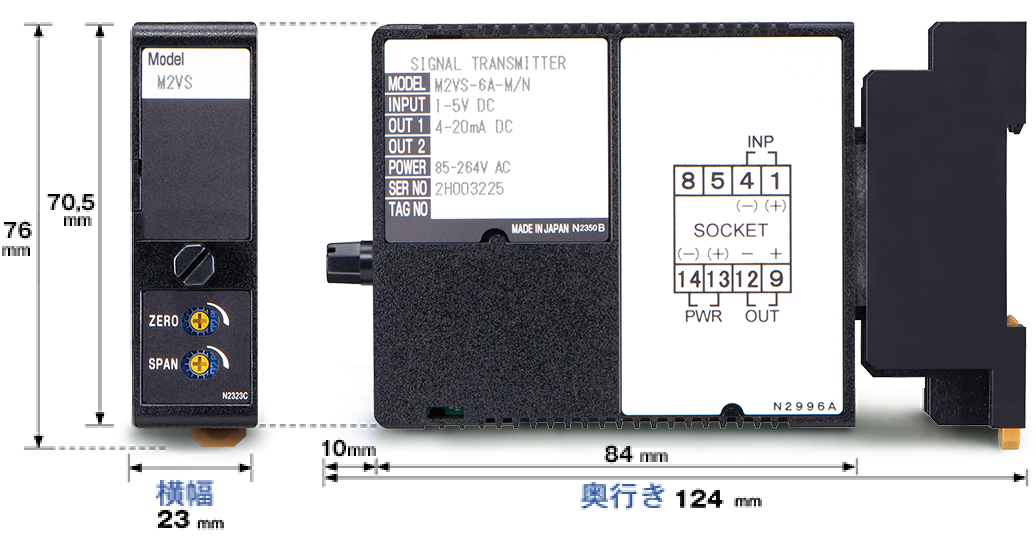

  Minimaru系列紧凑型传感器具有宽23mm的薄型节省空间结构。
  您可以轻松地将 16 个单元排列在一个 19 英寸的机架中。
  使用的安装底座更加方便。®



M2E系列OLED显示屏

• 当需要即时可见性时，它是环路检查和维护的理想选择。

  OLED显示屏具有高亮度和高对比度，这使得它对信息高度可见，并且在不允许出错的环路检查和维护期间有效地检查信号。
  除了持续照明外，您还可以将其设置为在触摸按钮时亮起。



• 即使它始终处于开启状态，它也将持续大约 60,000 小时＊1它具有很长的使用寿命。

  OLED显示屏的使用寿命约为60,000小时，即使它始终处于开启状态。 因此，它也可以用作带窗口的面板上的面板仪器。 当然，您也可以将其设置为正常关闭灯，并在触摸按钮时再次打开。



  清晰生动地显示测量值和实际值＊1. 在 25°C 的室温下连续使用且亮度调节设置为 2 时，这是亮度何时减半的指南。

• 多功能多显示器

  它以多行的形式显示在两行中，一行在另一行之上。

  上行和下行*多可以显示 6 位数值。 显示内容可以自由分配到输入或输出，测量值、实际值（缩放值）、百分比值和单位可以单独设置。



  显示设置也易于配置。

  您可以通过切换到显示设置模式并选择上下每行的显示内容来轻松设置它。



  无需查看使用说明书。

  在Minimaru M2E系列中，设置项目的名称以文本形式显示，因此无需在使用说明书中检查设置项目的编号。



  单屏

  如果要显示单个项目或以大写字母显示，可以选择单个屏幕。



• 您也可以从计算机进行设置。

  当您想要进行大量具有相似规格的设置或想要保存设置时，这很有用。



  ＊2. 报警输出类型为M2EACFG。＊3. 需要用于连接配置器的电缆（格式：COP-US）。・配件及相关设备的价格请参考规格。

• 可以执行环路测试输出。

  您可以通过切换到基本设置模式来执行循环测试。 进入循环测试模式后，按设置按钮显示测试画面，使用向上或向下按钮将其更改为“设置”，然后按设置按钮显示测试画面。

  ■ 环路测试输出（模拟输出型）



  * 在测试执行期间忽略实际输入。 此外，如果屏幕擦除功能有效，并且在测试执行过程中屏幕被擦除，请按前面按钮返回屏幕。
