日本技研M-System 内置薄信号转换器 M60SYV

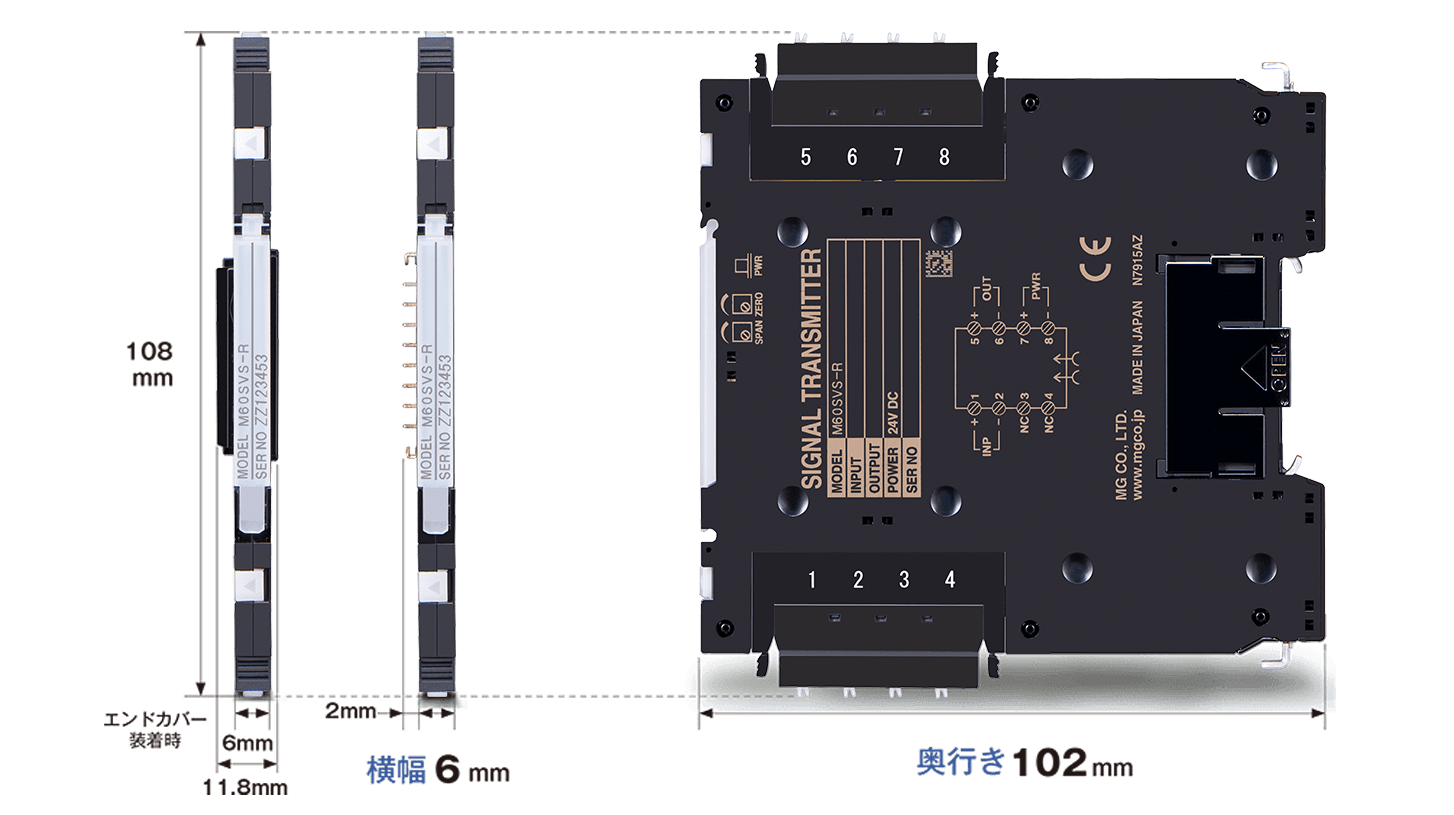

它是一款宽度为 6 mm 的薄信号转换器，融合了许多想法和技术。

薄换能器 这是一个 6 mm
宽的建筑薄换能器。

可选接线端子 您可以从两种类型中进行选择：
弹簧式端子连接类型和 e-CON 连接器连接类型。

电源连接器 用于电源 同步供电 由于
转换器通过电源连接连接器直接相互连接，因此无需安装底座即可在一个地方供电，从而节省了布线的时间和精力。

• 每个终端有两个系列可供选择。



• 节省空间的类型，不需要安装底座

  由于不使用安装底座，因此底座上没有空槽，可以有效利用空间。 通过紧密连接实现高密度安装。



• 隔离和电源

  3 端口隔离
  耐压 1500V AC 1 分钟
  直流电源：24V DC
  *M60SWVS，M60EWVS 4 端口隔离。 详情请查看规格。



• 各部分名称



  ・照片是M60SWVS。

• 连接器式弹簧式端子，可提高接线效率

  M60S系列采用连接器型弹簧型端子。 由于是连接器类型，因此可以在连接电线的同时拆下端子，便于检查和规格更改。 由于连接是用强力钢板弹簧连接电线的弹簧式，因此可以直接插入和拔出电线，并且不需要圆形端子等麻烦的布线处理，因此可以提高布线工作的效率。

  连接器式弹簧式端子的结构



  电线的插入和拔出

  用调节杆或平刀螺丝刀按下白线插入和拔出旋钮，插入和拔出电线。 如果*很硬，例如套圈，可以按原样插入。



• 带有 e-CON 连接器连接的 M60E 系列现已上市！

  无需剥离电线，可大大减少连接工时。 安装和拆卸设备时，很容易断开和恢复接线。

  e-CON连接器类型的结构



• 节省空间的结构，带大容量电源，无需带电源连接连接器的安装底座

  同时为多个传感器供电时，使用安装底座，但在 M60 系列中，不需要安装底座，因为传感器通过电源连接连接器直接相互连接，只需将电源连接到其中一个即可自动为连接的传感器供电。 它节省了布线的麻烦，并消除了安装底座中空槽的浪费。

  多串联安装在DIN导轨上



  互锁爪，防止正面左右两侧凸起

  前部顶部和底部的挂钩连接到左侧的换能器。



  无需底座即可立即供电的电源连接连接器

  公连接器的钩子滑入母连接器的凹槽中并固定。
