半导体分力器件测试仪 型号VV522-CS2935库号D398111

库号：D398111

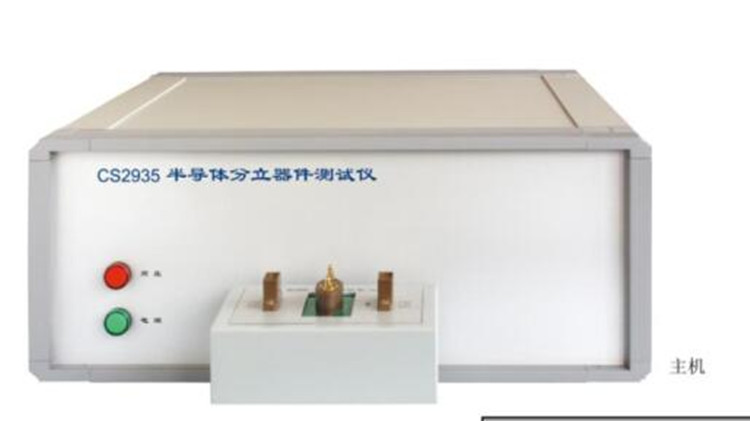

半导体分立器件测试仪CS2935



一、产品特点：

测试品种覆盖面广、测试精度高、电参数测试全、速度快、有良好的重复性和一致性、工作稳定，具有保护系统和被测器件的能力。测试仪由计算机操控，测试数据可存储打印。除具有点测试功能外，还具有曲线扫描功能（图示仪功能）。系统软件功能全、使用灵活方便、操作简单。系统软件稳定、硬件故障率低，在实际测试应用中各项指标均可达到器件手册指标及国标要求。

二、测试参数

1． 二极管

VF、IR、BVR

2． 稳压（齐纳）二极管

VF、IR、BV Z

3． 晶体管 Transistor（NPN型/PNP型）

VBE、ICBO、 LCEO、IEBO、BVCEO、BVCBO、BVEBO、hFE、VCESAT、VBESAT 、VBEON

4． 可控硅整流器（晶闸管）

IGT、VGT、 IH、IL 、VTM

5． 场效应管

IGESF、IGSSF、 IGSSR、IGSS、VDSON、RDSON、VGSTH、IDSS、IDON 、gFS、 BVDGO、BVGSS





6． 光电耦合器

VF 、IR、CTR、ICEO、BVCEO、VCESAT

*7．三端稳压器

VO、SV、ID、IDV

被测器件图形







三、测试参数范围

晶体管



测试参数

测试范围

ICEO

ICBO

IEBO

1nA-100nA

100nA-1uA

1uA-100uA

100uA-10mA

VCE(sat)

VBE(sat)

0.10V-30V

VBE(VBE(on))

0.10V-30V

hFE

1－99999

V(BR)EBO

0.10V-30V

V(BR)CEO

V(BR)CBO

0. 10V-50V

50V-1499V

二极管



测试参数

测试范围

IR

1nA-100nA

100nA-1uA

1uA-100uA

100uA-10mA

VF

0.10V-30V

V(BR)

1V-50V

50V-1499V

稳压二极管



测试参数

测试范围

IR

1nA-100nA

100nA-1uA

1uA-100uA

100uA-10mA

VF

0.10V-30V

VZ

0.10V-50V

三端稳压器



测试参数

测试范围

VO

0.10V-30V

SV

0.10mV-1V

ID

1uA-10mA

IDV

1uA-10mA

MOSFET



测试参数

测试范围

VGS(th)

0.10V-30V

gfs

0.1mS-1000S

RDS(on)

10mΩ-100KΩ

VDS(on)

0.10V-50V

IGSS

1nA-100nA

100nA-1uA

1uA-100uA

100uA-10mA

IDSS

1nA-100nA

100nA-1uA

1uA-100uA

100uA-10mA

ID(on)

0-50A

V(BR)GSS

0.1V-30V

V(BR)DSS

0.1V-1499V

光耦



测试参数

测试范围

VF

0.10V-30V

IR

1nA-100nA

100nA-1uA

1uA-100uA

100uA-10mA

VCE(sat)

0.10V-50V

CTR

0.1%-1000%

ICEO

与IR参数相同

V(BR)ECO V(BR)CEO

0.10V-50V

50V-1499V

可控硅



测试参数

测试范围

IGT

10uA-200mA

VGT

0.10V-30V

IH

10uA-1A

IL

10uA-1A

VTM

0.10V-50V

四、指标

1、源的指标

主极压流源 (VA)

电压：



设定范围（V）

度

±(0~10)

±(14.6mV+0.5%set)

±(10~50)

±(73.2mV+0.5%set)

电流：



测量范围

度

±(0-50)uA

±(244nA+0.5% set)

±(50-500) uA

±(2.44uA+0.5% set)

±(0.5-5) mA

±(24.4uA+0.5% set)

±(5-50) mA

±(244uA+0.5% set)

±(50~500) mA

±(2.44mA+0.5%set)

±(0.5~5)A（脉冲）

±(24.4mA+0.5%set)

±(5-50)A（脉冲）

±(244mA+0.5%set)

压流源 (VB)

电压：



设定范围（V）

度

±(0~10)

±(14.6mV+0.5%set)

±(10~30)

±(43.8mV+0.5%set)

电流：



测量范围

度

±(0-50)uA

±(244nA+0.5% set)

±(50-500) uA

±(2.44uA+0.5% set)

±(0.5-5) mA

±(24.4uA+0.5% set)

±(5-50) mA

±(244uA+0.5% set)

±(50~500) mA

±(2.44mA+0.5%set)

±(0.5~5)A（脉冲）

±(24.4mA+0.5%set)

±(5-50)A（脉冲）

±(244mA+0.5%set)

高压源（HV）



设定范围（V）

度

0~1500

±(1.22V+1%set)

*1500V时大输出为5mA。

2、电压表的指标

测漏电流



测量范围

度

±(0~200)nA

±(2.44nA+0.5% Rdg)

±(0.2-2)uA

±(24.4nA+0.5% Rdg)

±(2-20)uA

±(244nA+0.5% Rdg)

±(20~200) uA

±(2.44uA+0.5% Rdg)

±(0.2~2)mA

±(24.4uA+0.5% Rdg)

±(2-20)mA

±(244uA+0.5% Rdg)

测试电压



设定范围（V）

度

±(0~10)

±(3mV+0.5% Rdg)

±(10~50)

±(15mV+0.5% Rdg)

测击穿电压



设定范围（V）

度

（0~50）V/10mA

±(36.6mV+0.25% Rdg)

（50~1500）V/1mA

±(610.3mV+1% Rdg)

放大倍数



设定范围（V）

度

1~9999

1%
