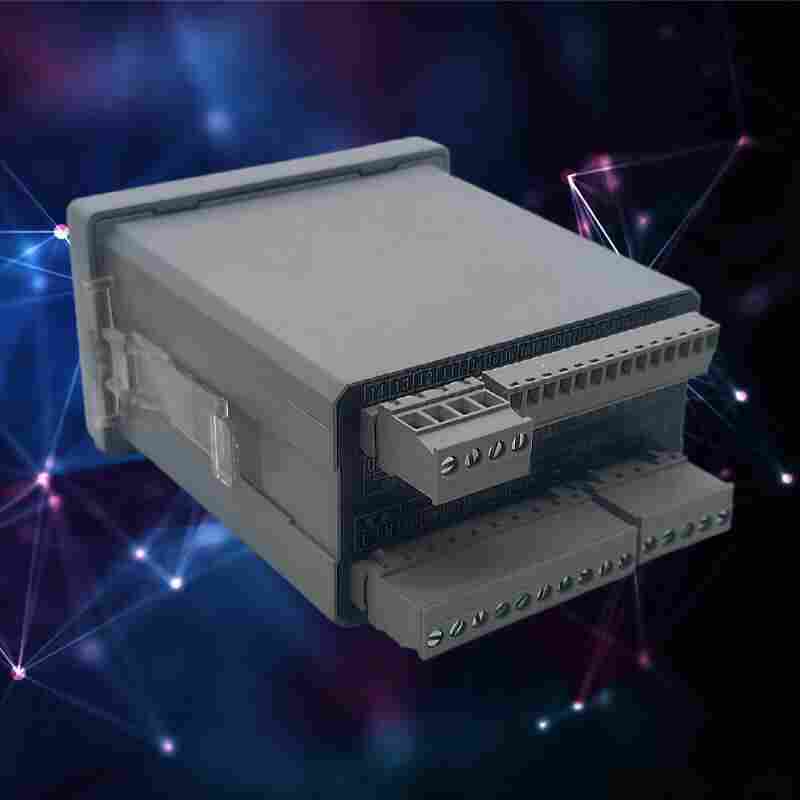

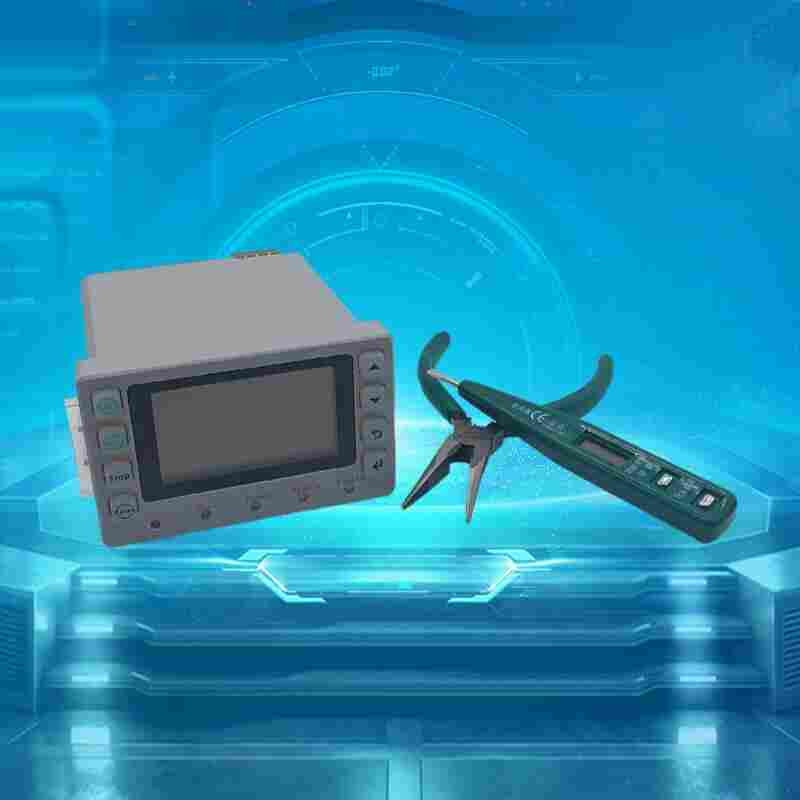

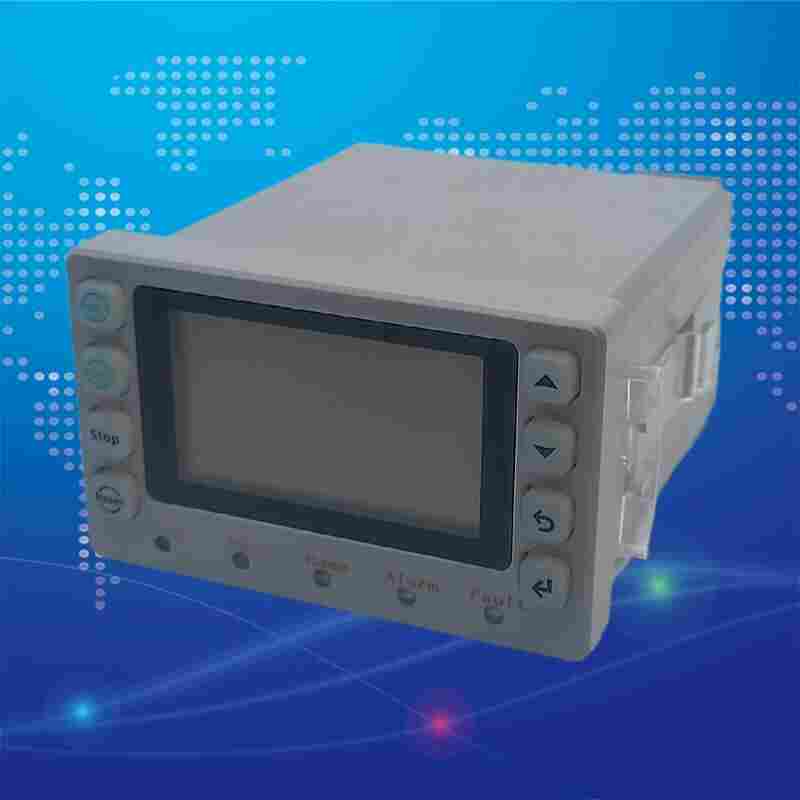

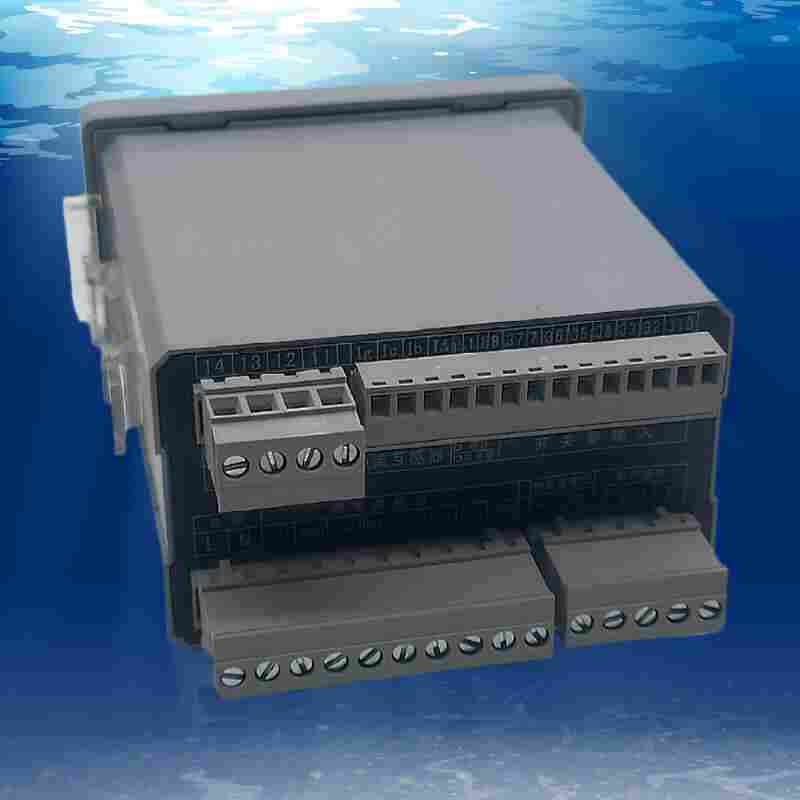

ST501F-A-2A产品介绍
ST501F-A-2A电动机保护器是我公司按IEC标准开发的智能化、网络化、数字化的电机智能监控装置。基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于MCC 控制中心中。其集的电机智能保护、综合电量测量及现场远方启停操作控制、运行状态监控、故障记录及网络通讯于一体：可以查看测量数据、DI/DO状态、报警信息、故障信息管理、电机信息管理、参数设定和电机启停等，并且能满足诸多启动方式，在低压控制终端MCC柜和1/4单元及以上各种抽屉柜中可直接安装使用。为电机提供完善保护，避免因电机过载、堵转、接地／漏电、欠电流、欠／过压、温度故障、断相及三相电流不平衡等可能导致的生产事故，限度地保证设备运行的有效性与安全性。通过RS5485接口支持多种通讯协议，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4-2OmA的方式与DCS系统连接，把电机运行参数传送出去，构成分布式综合电力监控系统。对于每一个电机回路，需要配置独立的电动机保护器来进行保护与控制。标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
ST501F-A-2A功能特点
抗干扰能力强，已通过严格的IEC-IV级EMC测试
通过*防爆，支持增安型电机的TE时间保护
双RS485冗余通讯和多种现场总线通讯
的保护功能，方便的投入与退出
高清晰度宽温液晶显示，支持中英文显示
高精度、的测量功能，内置电流互感器，测量精度0.2级
支持有源/无源两种DI方式和大容量继电器输出
支持“抗晃电”功能
专有的防尘、防腐蚀技术
安装方式灵活，维护管理方便
强大的整定和诊断功能，带USB接口
ST501F-A-2A技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
【标题】行业背景
国外部分电机保护控制概况：国外研制电机保护控制装置较早，生产规模较大，*生产和种类齐全的应是美国、德国和韩国。韩国的产品主要有交流与直流电机保护继电器（EOCT、S3、SE、ST、AR、SI、DSL、DDT、TIT、3ST、3E、4F、GE、EGR、DG、DGR、SDDR、EECLH)、数显式智能型保护器、电压型保护器等各种型号60余种规格。主要保护功能有电网、电动机、发电机的断相、过载、欠载、三相不平衡、逆相、堵转、漏电、接地、短路等。其特点有保护器自身温度补偿、指示运行、检测负荷率、提示报警、记忆故障原因和数据、通信、与计算机联网、同时监测96台电动机不仅能保护电路和电动机，还可以利用速断功能保护机械设备,还具有调整精度高、动作准确、体积小、外形美观等优点。美国的主要产品有电子型保护继电器、热敏电阻保护继电器、电子型保护系统、智能控制器等各种型号，数十种规格。主要保护功能有断相、堵转、过载、欠载、不对称、相序、接地、短路、温度等其特点有自身温度补偿、脱扣指示、通信、起动时间监控、每小时限数起动。还具有起动转矩控制、软起动、限流起动、全压起动、软停止、泵控制、智能电机制动、预置低速、低速制动、准确停止、双斜率起动、斜坡软起动、突跳软起动、过载欠载测试、早期故障诊断、计量等功能较理想地实现了智能监测与保护控制。德国的主要产品是电子型温度保护器和系列微机综合保护器。该系列保护器主要功能有电流、电压、频率、负荷、接地等和自动重合闸、故障录波等功能它集保护、控制、监测于一体。
