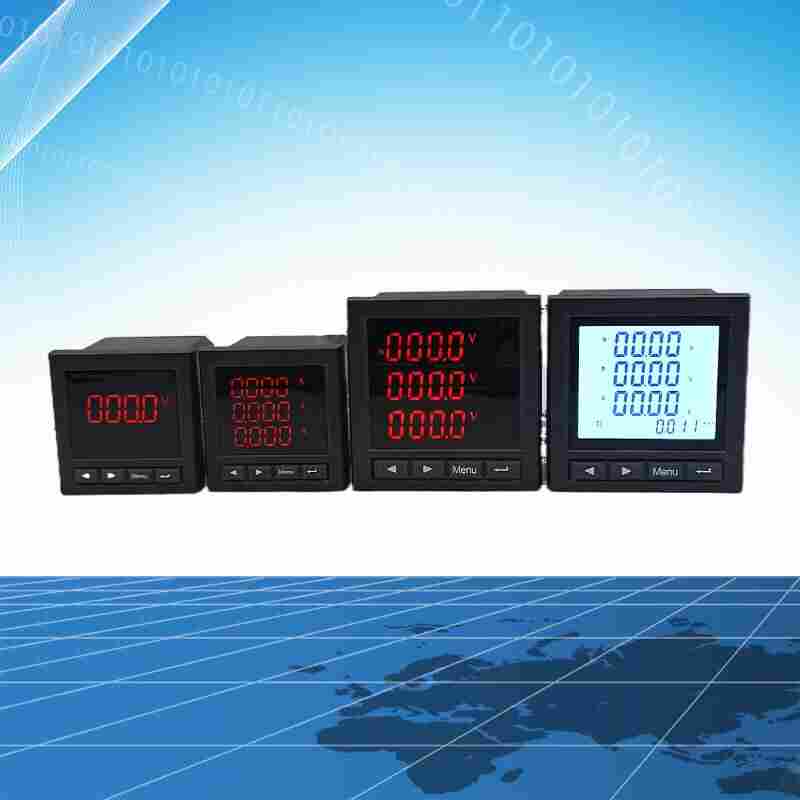

高精度数显多功能表AT2008
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 16:50:17
AT2008高精度数显多功能表产品介绍
AT2008
多功能电力仪表的一个重要组成部分，它采用2排6位LED显示方式对所测量电量参数中的有功电能、无功电能进行显示，同时具备2路电能脉冲的变送输出。可编程的设置键盘可实现对仪表参数的全部设置。作为多功能电力仪表的一个扩展产品，多功能电力仪表广泛应用于各种配电、计量和各种电量采集和传输系统中，具有较高的
AT2008高精度数显多功能表功能特点
测量功能
可测量50多个电量参数，如I1、I2、I3、In、U1、U2、U3、Un、U12、U23、U31、F、、∑P、3Q、∑Q、3S、∑S、F、±kwh、±kvarh、kvah(包括瞬时值、值、值、平均值、谐波THD值)等
分析功能
电能质量分析：例如分析电量/电压的谐波分析来判断电能质量和污染来源
故障预防分析：例如从电流/电压的变化来预防电缆过热、变压器过载、设备老化等电气故障
电能利用效率分析：例如判断节能的重点与方向
控制与保护功能
可达16DI/8DO的开关量功能，控制强大灵活，可灵活控制馈线开关、接触器等
电流/电压/频率/功率等上下限保护等
通讯功能
具有Modbus、Profidbus-DP、CAN、以太网等通讯，支持双路冗余通讯
计量与变送功能
0.2S测量精度，方便计算，广泛用于进线柜中
可达8路0/4-20mA模拟量输出，可节省大量变送器
AT2008高精度数显多功能表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
我方保证合同货物经过正确安装、正常操作和保养，在其寿命期内运行良好，我方*合同货物的寿命期不少于3年。在合同货物寿命期内，我方发现合同货物存在潜在性缺陷或原理性故障时，会在时间以书面形式通知买方。对于合同货物，我方采用有运行经验证明正确的、成熟的技术和材料;若采用我方过去未采用过的新技术、新材料，经买方事先同意。买方的同意并不减轻或免除我方根据本合同所承担的责任。我方从分包商处采购的设备及部件的一切质量问题应由我方负责。如果我方提供的合同货物有缺陷，或由于技术资料有错误、我方技术人员指导错误，造成合同货物报废或工程返工，我方应立即无偿进行更换或赔偿买方因此遭受的损失。需更换合同货物的，我方应承担由此产生的到安装现场换货的一切费用，包括但不限于新货物的费用、将新货物运至安装现场的费用及处理被更换货物的费用等。我方更换或修理合同货物的期限按双方约定执行，如逾期未完成更换或修理工作的，按延迟交货处理。如果由于买方未按照我方所提供的技术资料、图纸、说明书进行安装、操作或维护，及非我方技术人员的原因造成合同货物损坏，由买方负责修理、更换，但我方有义务尽快提供所需更换的部件，对于买方要求的紧急部件，我方应安排*快的方式运输，所有费用均由买方承担。
江苏舜高智能*研发生产AT2008高精度数显多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
