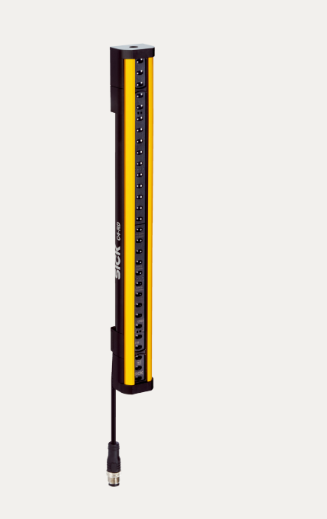

供应原装SICK施克安全光幕

供应原装SICK施克安全光幕

C4C-SC05510A10000+C4C-EC05510A10000

系统硬件 接收器

兼容型发射器 1112992

维度 参见尺寸图

外壳材料 铝制挤压型材

重量 498 g (± 50 g)

分辨率 14 毫米

扫描范围 4.5 米

保护区高度 550毫米

响应时间 12 毫秒

无安全盲区 是

同步 光学同步

供货范围

接收器

测试棒的直径符合安全光幕的分辨率

基本参数

类型 类型 4 (IEC 61496-1)

安全完整性等级 SIL 3 (IEC 61508)

类别 类别 4 (ISO 13849-1)

性能等级 PL e (ISO 13849-1)

PFHD（每小时危险失效率） 3,7 x 10-9

TM（持续运行时间） 20 年 (ISO 13849-1)

在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。

防护等级 III (IEC 61140)

供电电压 UV 24 V DC (19.2 V ... 28.8 V)

残余纹波 ≤ 10 % 1)

功率消耗典型值 2.78 W (DC)

安全输出端 (OSSD)

输出方式 2 个 PNP 半导体，短路保护、监控交叉电路 2)

开启状态，开关电压 HIGH 24 V DC (UV – 2.25 V DC ... UV)

关闭状态，开关电压 LOW ≤ 2 V DC

各 OSSD 的电流负载能力 ≤ 300 mA

外壳防护等级

IP65 (IEC 60529)

IP67(IEC 60529)

工作环境温度 –30 °C ... +55 °C

储存温度范围 –30 °C ... +70 °C

空气湿度 15 % ... 95 %, 非冷凝

抗振动 5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)

抗冲击能力 15 g / 6 ms (EN 60068-2-27)

分级 3M4 (IEC TR 60721-4-3)
