一体式和分体式污水流量计的接线图解
来源：金湖凯铭仪表有限公司
发布时间：2018-08-27 13:20:54

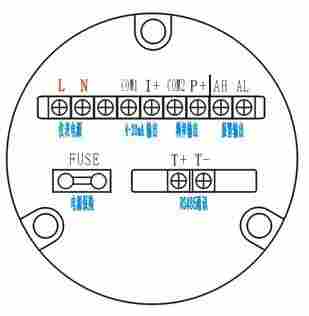

1、一体式污水流量计接线图如下图所示
一体式污水流量计接线图
一体式污水流量计端子符号说明：
（1）仪表电源：AC220V火线接“L”端子,零线接“N”端子。
（2）输出信号：污水流量计为4-20mA信号输出时正极接“I+”端子,负极接“COM1”端子；污水流量计为频率信号输出时正极接“P+”端子,负极接“COM2”端子。
（3）报警输出：上限报警输出接“AH”端子,报警地接“COM2”端子；下限报警输出接“AL”端子,报警地接“COM2”端子。
（4）FUSE:仪表电源保险丝（1A）。
（5）RS485通讯：RS485通讯接“T+”和“T-”端子

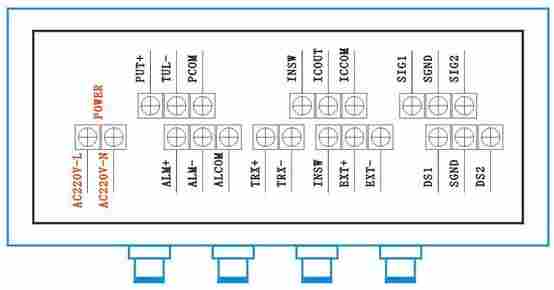

2、分体式污水流量计接线图如下图所示
分体式污水流量计接线图
一体式污水流量计端子符号说明：
（1）仪表电源：AC220V火线接“L”端子,零线接“N”端子。
（2）输出信号：污水流量计为4-20mA信号输出时正极接“ICOUT”端子,负极接“ICOM”端子，“INSW”端子不接线；污水流量计为频率/频率信号输出时正极接“PUL+”端子,负极接“PCOM”端子。
（3）报警输出：上限报警输出接“ALM+”端子,报警地接“ALCOM”端子；下限报警输出接“ALM-”端子,报警地接“ALCOM”端子。
（4）励磁线圈:接传感器励磁线圈接“EXT+”和“EXT-”端子,“INSW”端子不接线。
（5）传感器信号：“DS1”和“DS2”接传感器信号线，“SGND”接外屏蔽线。
（6）信号电极：“SIG1”和“SIG2”接传感器信号电极，“SGND”接外屏蔽线。
（7）RS485通讯：RS485通讯接“TSR+”和“TSR-”端子。
分体式污水流量计信号线、励磁线、电源线等型号规格
1、流量信号线
分体型转换器与传感器配套使用时，流量信号传输电缆可以使用型号为RVVP 2×32/0.2的聚氯乙烯华涛金属网屏蔽电缆。信号线与传感器配套，通常由污水流量计生产厂家提供。当被测电导率小于或长距离传输时，可以使用具有等电位屏蔽的双芯双重屏蔽信号电缆.
2、励磁电流线
励磁电流线可采用而芯绝缘橡皮软电缆线。励磁电流线的长度与信号电缆长度一致。励磁电流线与传感器配套通常由污水流量计生产厂家提供。
3、输出与电源线
所有输出与电源线由用户根据实际情况自备双绞线，但请注意满足负载电流的要求。
