E4443A 6g频谱分析仪8595E操作说明

一．电平测量操作步骤
E4443A 6g频谱分析仪8595E操作说明1.打开频谱仪；
2.点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键)，液晶屏的右侧出现一
列测试选项；
5.点击“Channel Power”对应的右侧按键，即进入电平测量界面；
6.点击按键矩阵上的“Meas Setup”键，液晶屏右侧出现一列电平检测设置项；
7.点击“Integ BW”对应的右侧按键(即代表测量带宽)，在数字键盘上输入所测频
点的带宽，此时液晶屏上出现一列单位，点击所需单位对应的右侧按键(例如所测
频点的带宽为8MHz，在数字键盘上点击8，再点击液晶屏上MHz对应的右侧按键)；
8.点击按键矩阵的“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
9.点击“Center FREQ”，在数字键盘中键入所测频点的中心频率，此时液晶屏上出现
一列单位，点击所需单位对应的右侧按键；
10.液晶屏左下角显示所测频点的电平，显示格式为“*dBm/8MHz”。代表8MHz内的
功率；
11.若功率值没有达到预期，可以尝试点击按键矩阵上“AMPTD”键，再点击
“Attenuation”，按校准按钮即可校准电平测量值。
二．寄生输出抑制比(带外抑制)测量操作步骤
E4443A 6g频谱分析仪8595E操作说明1.打开频谱仪；
2.点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键)，液晶屏的右侧出现一
列测试选项；
5.点击“Swept SA”对应的右侧按键，即进入频谱测量界面；
6.点击“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
7.点击“Start FREQ”右侧对应的按键，并通过数字键盘输入45，此时液晶屏右侧出
现一列单位，从上到下依次为“GHz”，“MHz”和“Hz”，点击“MHz”对应的右
侧按键；
8.点击“Start FREQ”右侧对应的按键，并通过数字键盘输入1，此时液晶屏右侧出
现一列单位，从上到下依次为“GHz”，“MHz”和“Hz”，点击“GHz”对应的右
侧按键。通过7~8步的操作，频谱测量的范围设置为45MHZ~1GHz；
9.点击按键矩阵上的“Trace/Detector”按键，液晶屏右侧出现一列选项；
10.点击“Trace Average”对应的右侧按键，使频谱显示为平均模式；
11.点击按键矩阵上“BW”按键，液晶屏右测出现一列选项；
12.点击“Res BW”对应的右侧按键，使得液晶屏上“Res BW”的“Man”被选中；
13.然后通过数字按键输入100，此时液晶屏右侧出现一列单位，点击“KHz”对应的
右侧按键；(通过9~13步的设置，使得带外的测量更加准确)
14.点击按键矩阵上“Marker”键；
15.点击按键矩阵上“Peak Search”键，液晶屏上marker点显示在频谱的点上，并
且液晶屏右侧出现一列选项；
16.点击“Marker Delta”右侧按键，此时左右旋转按键矩阵中的旋转按钮

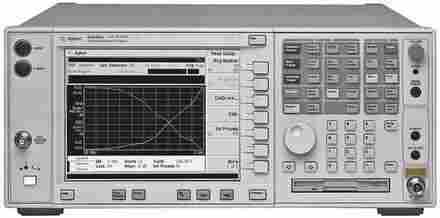

E4443A PSA 频谱分析仪，3 Hz 至 6.7 GHz

E4443A 6g频谱分析仪8595E操作说明

• *的分析功能：高达 80 MHz 分析带宽、+/-0.19 dB 幅度精度、-155 dBm DANL、10 kHz 偏置时 -118 dBc/Hz 相位噪声和 81 dB W-CDMA ACLR 动态范围
• 16 个测量软件等丰富的功能满足特定的应用需求，一键式测量功能可以简化测量设置

这台频谱分析仪E4443A的主要特性和功能：
1、*的分析功能：高达 80 MHz 分析带宽、+/-0.19 dB 幅度精度、-155 dBm DANL、10 kHz 偏置时 -118 dBc/Hz 相位噪声和 81 dB W-CDMA ACLR 动态范围
2、16 个测量软件等丰富的功能满足特定的应用需求，一键式测量功能可以简化测量设置
标准衰减器衰减范围70 dB
标准衰减器步进2 dB
1 GHz 时的 DANL-169 dBm
E4443A分析带宽80 MHz
1 GHz 时，1 MHz 频偏处的相位噪声-147 dBc/Hz
1 GHz 时，10 kHz 频偏处的相位噪声-118 dBc/Hz
三阶截获(TOI)，1 GHz 时+19 dBm

E4443A 6g频谱分析仪8595E操作说明

国内有较好的频谱分析仪租赁机构或平台吗？频谱分析仪种类齐全的租赁机构找呢？近期，深圳某企业因研发任务需要使用一台频率6.7GHz、测量速度快、带相位噪声频谱分析仪，因研发任务紧急，如购置一台新机，货期长达数周。且任务完成后仪器基本处于闲置状态，一台频谱分析仪的价格也是十分昂贵的，对于企业来说，采用租赁频谱分析仪E4443A的方式，就是轻资产战略式发展，这将是未来几年的发展趋势。
该企业在网上搜到了深圳市迈凯瑞仪器频谱分析仪租赁中心，我公司凭借工程师*技术，通过对客户测试需求的分析，客户使用安捷伦频谱分析仪E4443A，频率6.7GHz、分析带宽高达80 MHz ，*的分析功能、16 个测量软件等丰富的功能满足特定的应用需求，一键式测量功能可以简化测量设置,完全能够满足客户测量需求。在满足客户研发任务的同时为企业规避了运营风险，得到了企业的认可。
