选择南京斯沃GRDM80-C导轨安装式的电度表的理由：
一、产品用途

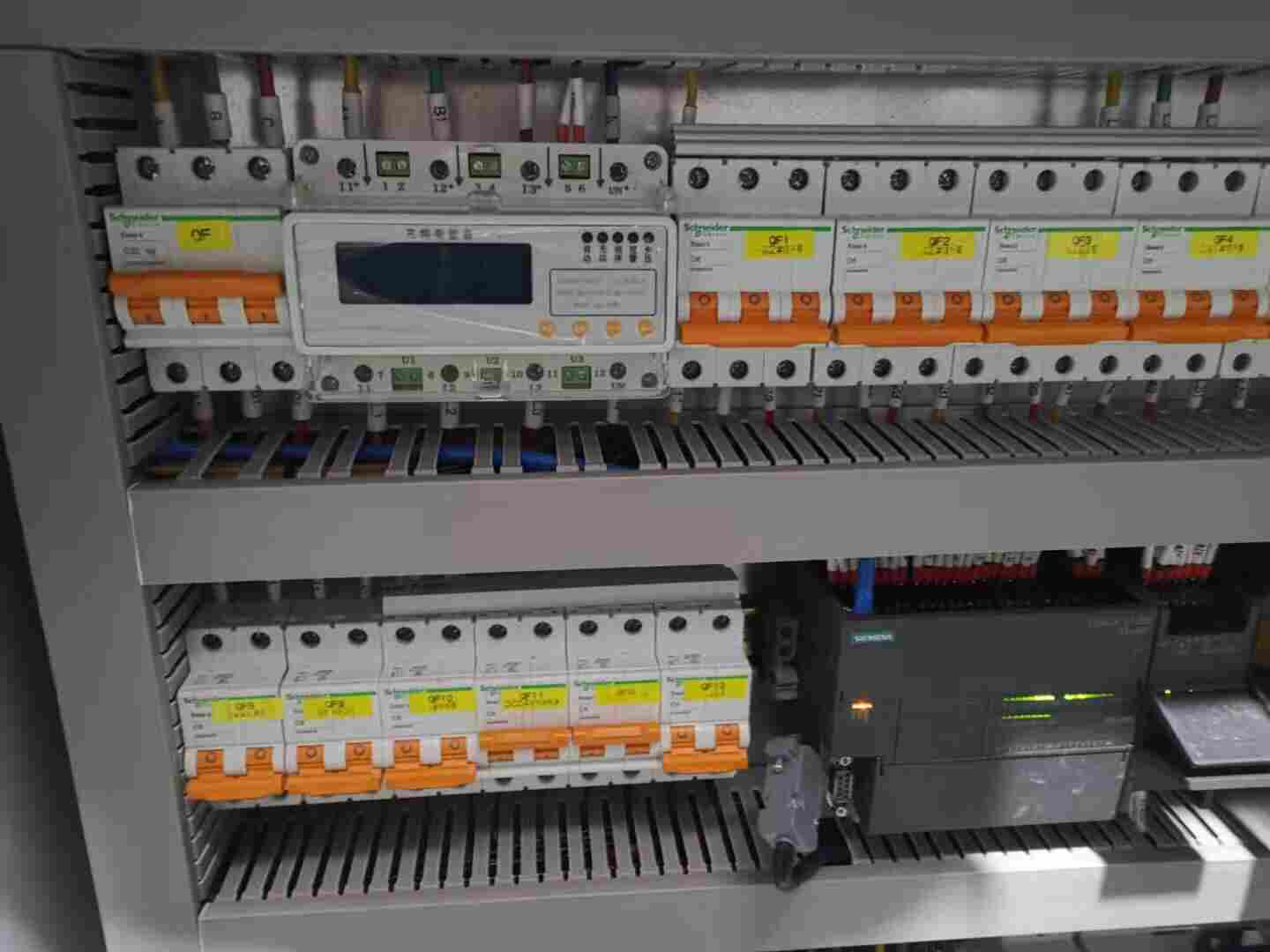

GRDM80-C导轨式安装电能表是斯沃电气集多年的电表设计经验，所推出的新一代微型智能电能表，它用于380V/220V终端照明系统，采用标准DIN35mm导轨式安装，结构模数化设计，宽度与微型断路器匹配，可方便安装于照明箱内。电表采用LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能。可用RS485通讯接口与上位机实现数据交换。
导轨式安装电能表是斯沃电气集多年的电表设计经验，所推出的新一代微型智能电能表，它用于380V/220V终端照明系统，采用标准DIN35mm导轨式安装，结构模数化设计，宽度与微型断路器匹配，可方便安装于照明箱内。电表采用LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能。可用RS485通讯接口与上位机实现数据交换。
//业189务2199员8061//
二、布线接线
GRDM80-C导轨安装式的电度表主要针对电信、直流充电桩、太阳能光伏等应用而设计，该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。测量结果既可用于本地显示，又能与工控设备、计算机设备连接，组成测控系统。
仪表具备RS-485通讯接口，兼容Modbus-RTU协议和DLT645-2007协议；可选配两路继电器报警输出和两路开关量输入功能；通过仪表面板按键，对变比、报警、通讯等参数进行设置。
信号输入：电流信号输入应使用霍尔传感器或分流器输入；电压输入不得高于额定输入电压的1.2倍，在电压输入端需安装1A丝。
通讯接口：仪表采用异步半双工RS485通讯接口，理论上一条总线上可同时接入128台仪表，但受通讯距离和环境因素的影响，建议一条总线上的仪表数量不过32台。
三、显示面板
|
序号 |
名称 |
功能说明 |
|
1 |
液晶屏 |
显示测量及其它参数 |
|
2 |
指示灯 |
指示DO1状态 |
|
3 |
指示灯 |
指示DO2状态 |
|
4 |
指示灯 |
指示DI1状态 |
|
5 |
指示灯 |
指示DI2状态 |
|
6 |
指示灯 |
脉冲指示 |
|
7 |
按键 |
右翻、数字加键 |
|
8 |
按键 |
菜单、返回键 |
|
9 |
按键 |
回车、移位键 |
备注：2、3、4、5指示灯在有相应功能时才具备。
【显示】仪表共有10个显示页面，依次为电压、电流、功率、正向电能、反向电能、Modbus地址、脉冲常数、软件版本号、DLT645表号高6位、DLT645表号低6位。四、行业标准参考
GB/T 6 《交流电测量设备 通用要求 试验和试验条件- 第11部分：测量设备》
IEC62053-21（IEC61036）《标准中1或2级单相电能表的相关技术要求》
IEC62053-21（IEC61036）《标准中1或2级单相电能表的相关技术要求》
JJG596－1999 《电子式电能表规程》
五、技术参数
|
项目 |
技术指标 |
|
电能精度等级 |
1.0级 |
|
电能计量范围 |
0~999999.9KWh |
|
额定电压 |
AC 110V，AC 220V |
|
电流规格 |
1.5(6)A、5(20)A、10(40)A、20(80)A、 |
|
工作电压 |
正常：0.9~1.1Un 极限：0.7~1.2Un |
|
参比频率 |
45~65Hz |
|
启动电流 |
0.004Ib |
|
功耗 |
≤5VA |
|
脉冲输出 |
脉冲宽度：80±20ms 光耦隔离输出 |
|
数字通讯 |
RS485接口，Modbus-RTU协议 波特率9600bps，无校验 |
六、性能完善
GRDM80-C导轨安装式的电度表装置提供串列异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条线路上可以同时并联多达32个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Address No.），不同系列仪表的通讯接线端子号码不同，通讯连接应使用带有铜网的双绞线，线径不小于0.5mm。布线时应使通讯线远离强电电缆或其他强电场环境，采用T型网络的连接方式，不建议采用星形或其他的连接方式。额定电压：220V
