干货高速电机转子轴系实验台的制作方法

实验台组成

VALENIAN实验台主要用于高速旋转轴系的转子动力学验证研究，配合多通道振动淑君采集器，上位机软件，电涡流传感器，振动加速度传感器，激光转速计，油液循环润滑系统使用。

功能简介：

该款实验台主要由电机，联轴器，转速控制模块，支撑轴承座，转子盘作为负载机构，电涡流传感器支架，转速计支架，等部分组成。可以完成如下的基础实验项目。

（1）振动加速度信号测量；

（2）光电转速计转速测量；

（3）非接触式电涡流传感器位移测量；

（4）转速调节；

（5）轴心轨迹测量；

（6）轴心位置测量；

（7）波德图测量；

（8）振动数据列表显示；

（9）时域信号显示；

（10）频域信号显示；

高速电机转子轴系实验台

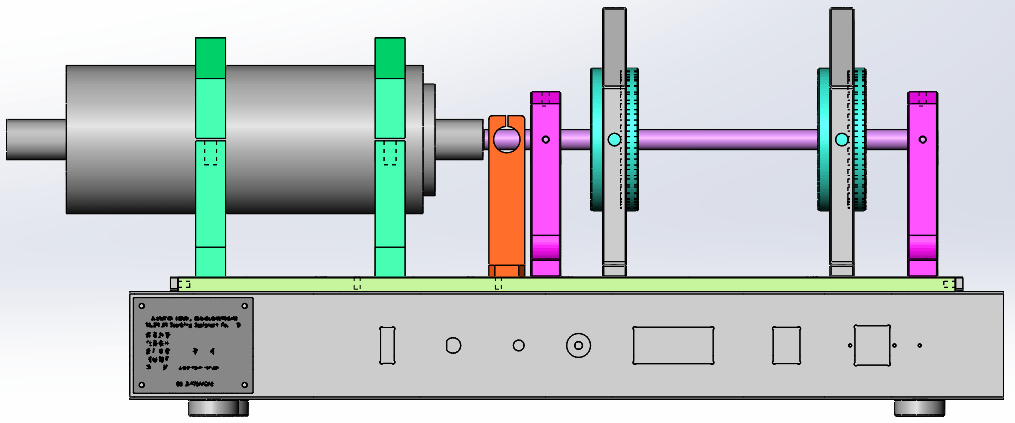

实验台基本外观布局结构

实验台控制与传感器采集单元：

（1）高速电主轴电机4.5千瓦（24000RPM）;配合调速驱动器，进行速度调节。

（2）各测量点配备传感器安装接口（加速度计、转速传感器和电涡流传感器）；

外观结构及安全防护：

1.该实验台设计精良，外观整洁美观，外形尺寸紧凑；

2.采用透明亚克力护罩，对转动机械部分进行防护，实验台安装漏电保护装置，实验台架接地保护。

将试验台定位后把其底部的固定脚降下使整体试验台上升并使其底部滑座脱离地面，防止外界因素而产生试验台滑移现象，调整好试验台水平度后要锁死固定脚。

2.2安装环境要求

试验台安装场地要注意试验台维护时须开启门的范围和人员进出空间范围,例如当试验台需在生产线上进行任何检修时，能够保证相关责任人的如果可能的话，*是将试验台拉出生产区域，以便为工作人员提供更大的操作空间进行维护或检修。

场地环境要求，不要在有水的地方、存在腐蚀性、引火性气体环境内和靠近可燃性物质的地方使用。

2.3安装步骤

此试验台安装的过程，经过吊装运输、试验台开箱检验、就位、试验台固定、部件组装调整、试运转及工程验收等此试验台的安装如下：
