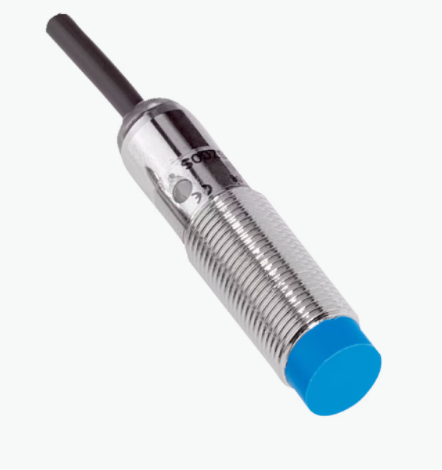

SICK接近传感器型号IME12-08NNSZW2K

SICK接近传感器型号IME12-08NNSZW2K

IME12-08NNSZW2S

技术特点

设计构造 公制设计

外壳形状 短形

螺纹尺寸 M12 x 1

直径 Ø 12 mm

触发感应距离 Sn 8 mm

安全接通距离 Sa 6.48 mm

安装在金属 非齐平

开关频率 2,000 Hz

连接类型 电缆，3 芯, 2 m

开关量输出 NPN

输出功能 常开接点

电气规格 DC 3 线

外壳防护等级 IP67 1)

供货范围 紧固螺母，黄铜，镀镍 (2 x)

供电电压 10 V DC ... 30 V DC

残余纹波 ≤ 10 %

电压下降 ≤ 2 V 1)

（接近传感器）通电后开始工作前的延时 ≤ 100 ms

滞后 5 % ... 15 %

再现性 ≤ 2 % 2) 3)

温度漂移 (Sr) ± 10 %

电磁兼容性 根据 EN 60947-5-2

持续性电流 Ia ≤ 200 mA

空载电流 ≤ 10 mA

导线材料 PVC

导线横截面 0.25 mm²

导线直径 Ø 3.9 mm

短路保险 ✔

极性反接保护 ✔

通电脉冲保护 ✔

抗冲击与抗振性 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm

运行环境温度 –25 °C ... +75 °C

外壳材料 黄铜, 镀镍

材料，感应面 塑料, PA 66

壳体长度 44 mm

可用的螺纹长度 24 mm

*拧紧力矩 ≤ 12 Nm

UL 文件编号 NRKH.E181493

1)

 在 I

a

max 时.

2)

 Ub 和 Ta 稳定.

3)

 从 Sr.

二:德国SICK传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。

每个称重传感器都有一个mVN的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS 实际上是称重传感器内的

-个高阻抗回路，可以将称重模块实际接受到电压反馈给称重模块。假设EXC=和EXC为10V,线路损耗，传感器2mVN, 实际

上传感器输出大信号为() *2=19mV, 而不是20mV。此时称重传感器内部就会把19mV做为大量程，前提是传感器必须通过反

馈回路把实际电压反馈给称重模块。在称重传感器上将EXC+与SENS+短接, EXC与SENS短接，于传感器与称重模块距离较

近，电压损耗非常小的场合,否则测量存在误差。
