BRN-D303-IU多功能数显电力仪表产品介绍

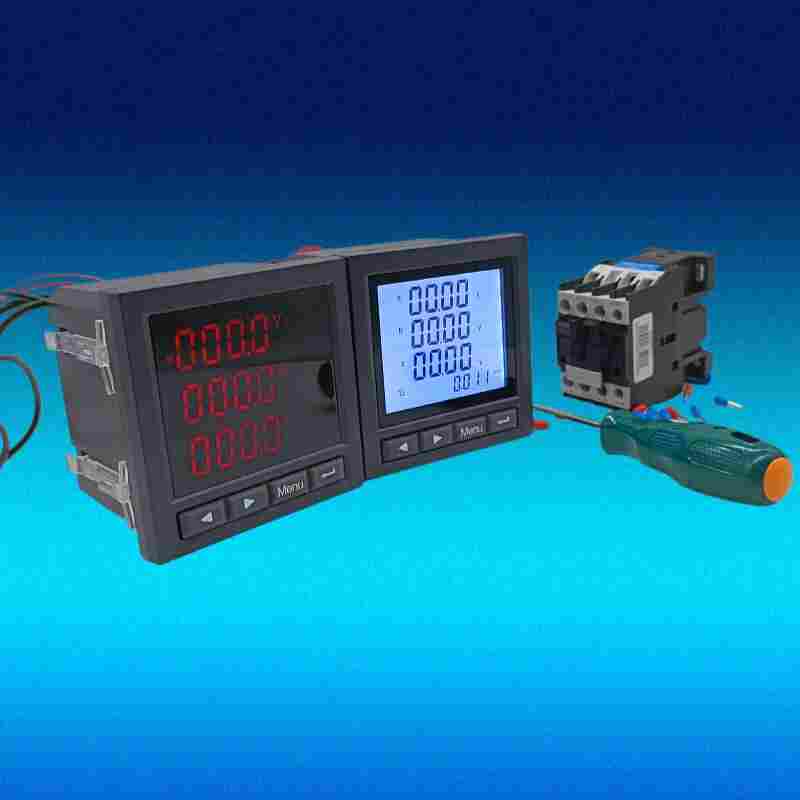

BRN-D303-IU
网络电力仪表按IEC标准设计，具有全电量测量，电能统计，电能质量分析及网络通讯等功能，主要用于对电网供电质量的综合监控诊断及电能管理。该系列仪表采用了模块化设计，当客户需要增加开关量输入输出，模拟量输入输出，SD卡记录，以太网通讯时，只需在背部插入对应模块即可。
BRN-D303-IU多功能数显电力仪表功能特点
电气参数测量
多功能电力仪表可以实时测量下列电气参数：
■ 电压V：三相相电压、线电压
■ 电流I：三相线电流及其平均、中线电流
■ 有功功率P：各相有功功率和有功功率
■ 无功功率Q：各相无功功率和无功功率
■ 视在功率S：各相视在功率和视在功率
■ 功率因数PF：各相功率因数和系统功率因数
■ 频率F：系统的频率
电能计量功能
可实现高精度的四象限电能计量，计量的电能包括吸收有功电能、释放有功电能、感性无功电能、容性无功电能。
分时计费及需量记录
具有复费率电能计量功能，复费率电能**多可分8个时段、4种费率（尖、峰、平、谷）来完成电能的分时计量，同时具有需量记录功能需量纪录及12个月电能统计，所有数据可通过通讯读取。
I/O模块
智能电力仪表提供了丰富的I/O接口。可提供多达8路数字量输入（DI）用于监视开关量输入的状态；4路继电器输出（DO）模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。
变送器输出
模拟量输出：*多可以提供2路4~20mA输出，模拟变送输出可选择将电网中常见的26个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、
PA、PB、PC、P、QA、QB、QC、Q、SA、SB、SC、S、PFA、PFB、PFC、PF、F) 隔离变送输出为0~20mA或4~20mA的直流信号。
通讯模块
提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr），通讯速率（buad）也可通过设置选择。
BRN-D303-IU多功能数显电力仪表技术指标
执行标准：GB/T 17215-2008、GB/T 22264-2008
准确度：有功电能0.5S级
工作电源 ：85～265Vac或100～300Vdc，整机功耗≤5VA
额定输入：电流5A或1A，电压3×220/380V 35Hz～65Hz
开关量输入：标配2路有源开关量输入
继电器输出：2路继电器输出，节点容量250Vdc/5A或30Vac/5A
过载能力：电压、电流1.2倍/连续，电流10倍/1秒
工频耐压：AC2kV/min～1mA 输入-输出-电源
绝缘电阻：≥ 100MΩ
冲击电压：5kV（峰值），1.2/50μs
静电抗扰度：IEC61000-4-2，Level 4
快速脉冲群抗扰度：IEC61000-4-4，Level 4
浪涌抗扰度：IEC61000-4-5，Level 4
正常工作温度：-20℃～60℃
极限工作温度：-25℃～75℃
温度测量范围：0℃～149℃
存储温度：-40℃～80℃
相对湿度：5%～95%无凝露
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
1、质量保证：所供设备全部为厂家原装全新、完全符合标书规定的质量、规格和性能的要求。我方保证货物在正确安装、使用和保养条件下，在其正常使用寿命期内，性能符合标书规定。 2、 提供必要的技术培训，让用户了解设备的结构及日常的基本维护。 3、 设备维修与更换：质保期内系统设备发生非人为故障，我司免费更换、维修；提供产品所需更换的任何备件。质保期外系统设备硬件损坏，如需更换只收取成本费用；所有设备的备品件终身维护，只收取适当材料费用。 4、 售后响应：提供7×24小时的技术支持服务，半小时内做出实质性反应，2小时到达现场与客户沟通、了解，并及时对故障设备进行维修。
江苏舜高智能*研发生产BRN-D303-IU多功能数显电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
