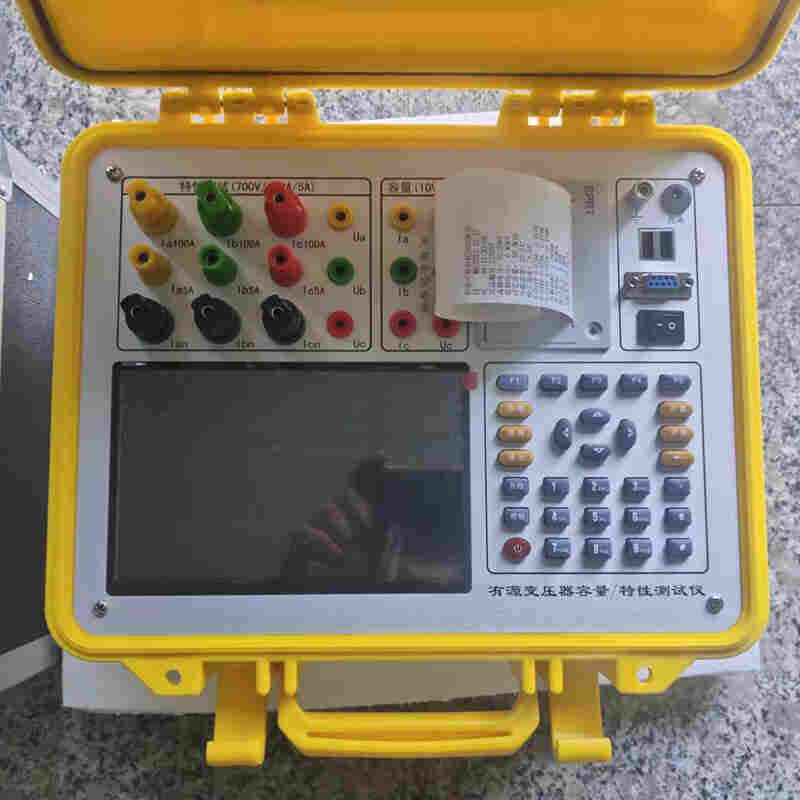

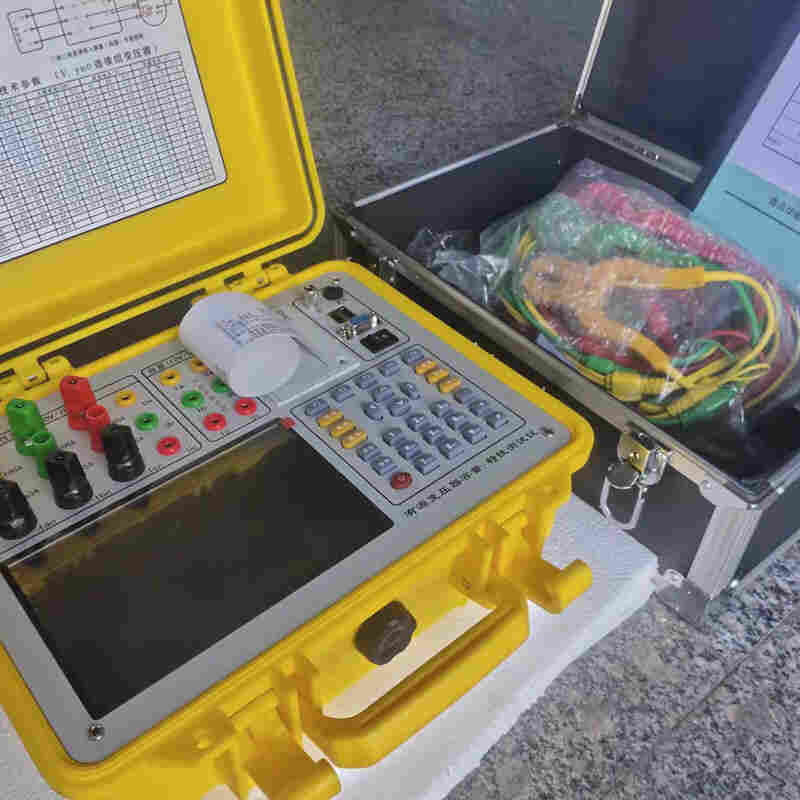

华能HN7060A变压器特性参数测试仪变压器容量及损耗测试仪测试干式SCB18

HN7060A变压器容量空负载损耗参数测试仪

有源变压器特性-容量综合测试仪可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，该仪器主要优点在于7寸TFT高清彩色触摸操作界面，操作更加智能化，大大缩短测试时间；实现“精”“稳”“快”三大主力要素。针对以上这种不良电力用户偷逃基本电费、私自增容问题, 结合广大用户的实际需求，我公司研发一款多功能智能型变压器容量特性测试仪，产品集变压器容量及空负载特性测试仪于一体，相当于以往两台设备（变压器容量测试仪+变压器空载负载测试仪）。携带方便，测试*，深受广大用户的一致好评。

一、功能特点

1、可测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。qdhnyjdq818

4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。

5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗

6、可测量电压和电流的谐波含量和谐波失真度。

7、可进行简单的矢量分析，绘制矢量图。

8、显示各电参量的波形图，做为示波器使用。

9、电压回路宽量限：电压*可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

10、电流量程分高低档，*可保证100A测量范围，*小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。

11、容量测量范围：20kVA~800000kVA（三相变）

5kVA~100000kVA（单相变）

12、电池剩余电量百分数指示功能，绝非简单的亏电报警。

13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。

14、用户可随时将测试的数据通过微型打印机将结果打印出来。

15、测试结果存储功能，可存储200组容量测试数据。

二、技术指标

1、 输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~5A~100A内部双量程。

2、 准确度

电压：±0.2%

电流：±0.2%

功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）

3、 工作温度：－25℃~ +65℃

4、 充电电源：交流160V~260V

5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。

         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。

6、 主机体积：32cm×24cm×13cm

7、 重量：3kg
