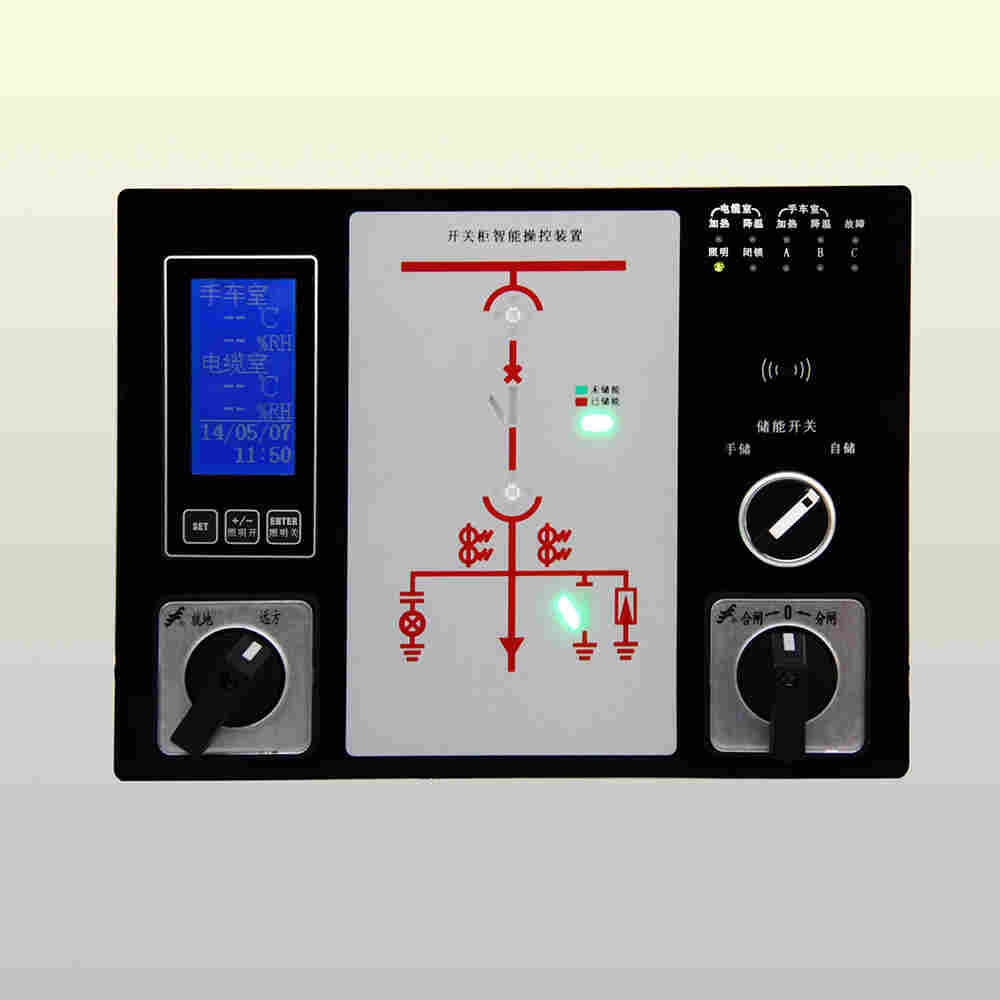

AB6700-3H/6C电气智能操控装置-2022已更新

》》AB6700-3H/6C电气智能操控装置背景介绍

 开关柜智能操作装置系列产品功能强大，它以一体化布局配套于开关柜，简化了开关柜的面板设计，美化了面板布局。适用于0.4KV-35KV户内开关柜，手车柜、固定柜、中置柜、环网柜等多种开关柜，是针对当前电力系统开关柜研制开发的一种*、多功能、智能化模拟动态指示装置。可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器等。配置了通讯接口的产品，能够使开关柜一步智能化，数字化，网络化，方便广大用户使用与操作。
 其具备湿度、电压、电流、有功功率、无功功率等电力参数数字显示，触头电缆搭接头实时在线监测，及感应、柜内照明功能。RS485通讯接口使其具备了与变电站其他设备，组成实现的危机防误监控系统，结合的断路器发展趋势开发新一代的智能操作装置等多项扩展功能
技189术5244支6334持

 多功能开关状态监视器是*为电力开关柜配套的一种集一次回路模拟图、开关状态指示、断路器位置指示、弹簧储能状态指示、接地闸刀位置指示、高压带电指示、高压闭锁指示及凝露、温度控制于一体的*多功能模拟动态指示的自动化装置。该产品以一体化布局为开关柜配套，大大简化了开关柜的结构设计，美化了面板布局。主要用于3~35KV的户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜；具有动态的一次模拟图、带电显示及闭锁、温湿度控制、断路器分/合操作、远方/就地操作，并具有语音提示等功能。

 》》AB6700-3H/6C 开关柜状态模拟显示
⑴断路器分、合闸指示：
断路器合闸时，红色模拟条 13 发光
断路器分闸时，绿色模拟条 6 发光
⑵手车工作位置和试验位置：
手车位于工作位置时，红色模拟条 18①、18② 发光
手车位于实验位置时，绿色模拟条 1①、1② 发光
(注:手车处于工作位置和实验位置之间时，指示灯均为不发光)
⑶接地刀指示：
当接地刀处于合闸状态时,红色模拟条 8 发光
当接地刀处于分闸状态时,绿色模拟条 9 发光
⑷储能：
当已储能时,储能指示灯 7 发光。
当未储能时,储能指示灯 7 不发光。

》》AB6700-3H/6C操控装置characteristic（特点）

供电电源：AC/DC 80-270V
感应照明及提示、智能语音防误提示；
开关柜智能操控装置具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。装入深度仅25mm，且为插拔式端子从侧面接线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保五防要求这种安装方式适用于各种配置的开关柜。采用绝缘阻燃工程塑料壳体，具有体积小，安装位置灵活方便等优点，薄的体积使其可安装在断路器室门上，是一款经济型产品。

》》产品选型

》》AB6700-3H/6C产品功能

1、实时动态显示一次模拟图：断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合状态等；

2、温湿度显示及其控制；

3、高压带电显示及验电核相，高压带电闭锁控制；

4、电力综合参数测量：三相电压、电流、功率因数、有功功率计量、无功功率计量；

5、感应照明及提示、智能语音防误提示；

6、具有标准RS485通讯接口。

项目名称：内蒙古亿利能源达拉特40万吨电石项目

安装位置：楼层配电箱、地下室配电房。
电气智能操控装置主要用于3-35KV 户内高压开关柜项目，功能强大、性能稳定，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，BJ701普通型开关柜智能操控装置还配有全功能语音防误提示功能和告警功能，配有合、分闸、储能按钮，配有就地转换开关，照明开关。标配具有RS-485通信接口，可与SCADA微机综保后台监控系统链接，实现四遥功能。装置外观精致，美观、简化、美化了开关柜面板，有效的提升了高压开关柜品质。
