VFS2120-5DZB-02 日本SMC电磁阀五通式

VFS2120-5DZB-02 日本SMC电磁阀五通式

VFS2000 系列 5通先导式电磁阀 间隙密封 直接配管型

主阀构造为间隙密封

丰富的尺寸选择

用于驱动大中型气缸

集装式可选项丰富

对应控制单元(VFS2000/3000/4000, 底板配管型)

集装式型号: VV5FS1，VV5FS2，VV5FS3，VV5FS4，VV5FS5

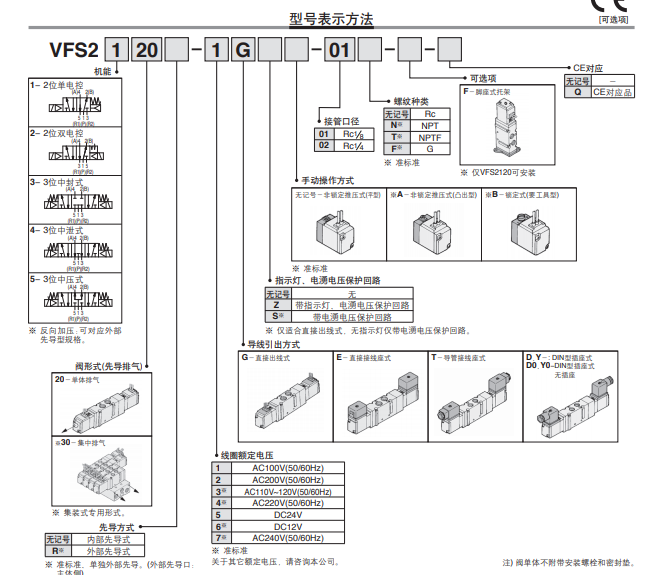

机能 1 2位单电控

阀体大小 20 独立先导排气

先导规格 - 内部先导式

额定电压 5 DC24V

导线引出方式 D DIN型插座式

LED及过电压保护回路 Z 带指示灯·过电压保护回路

手动操作方式 B 锁定式(要工具型)

接管口径 02 1/4

螺纹的种类 - Rc

托架 - 无

CE对应 - —

系列 VFS

阀体大小 2000

阀体形式 插头引线式

配管种类 直接配管型

密封方式 间隙密封

P,R通口接管口径 1/4

线圈规格 标准

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 IP50

*使用压力 1.0 MPa

*低使用压力 0.1 MPa

*动作频率 20 Hz

响应时间 22 ms

消耗功率 2.04 W

环境温度及使用流体温度 -10～60℃

C值(P→A/B) 直接配管型 4.0 dm³/(s·bar)

b值(P→A/B) 直接配管型 0.20

Cv值(P→A/B) 直接配管型 0.90

C值(A/B→E) 直接配管型 3.5 dm³/(s·bar)

b值(A/B→E) 直接配管型 0.32

Cv值(A/B→E) 直接配管型 0.85
