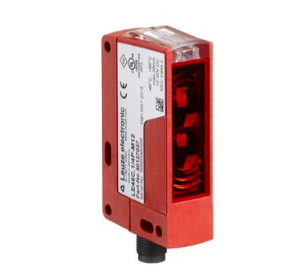

HT46C/4P-M12德国LEUZE漫反射传感器

HT46C/4P-M12德国LEUZE漫反射传感器

HT46C/4P-M12

HT46C/4X-M12

HT46C/4W-M12

HT46C/4P-200-M12

HT46C/4P-M12

带背景抑制的漫反射传感器

商品编号： 50127048

产品技术特征

系列 46C

工作原理 带背景抑制的扫描原理

黑色/白色误差 < 10% 时*长 1200 mm

检测距离 保证的检测范围

检测距离, 白色 90% 0.005 ... 3 m

检测距离, 灰色 18% 0.02 ... 2 m

检测距离, 黑色 6% 0.05 ... 1.5 m

检测范围极限 0.005 ... 3 m

检测范围极限 典型检测范围

调整范围 120 ... 3,000 mm

射线走向 聚焦

光源 LED, 红色

波长 630 nm

传输信号波形 脉冲

LED 组 自由组（根据 EN 62471）

光斑几何形状类型 矩形

焦点 固定

保护电路 反极性保护

暂态保护

短路保护

供电电压 UB 10 ... 30 V, DC, 包括剩余波纹度

剩余波纹度 0 ... 15 %, 来自 UB

开路电流 0 ... 30 mA

数字开关量输出数 2 个

类型 数字开关量输出

开关元件 晶体管, PNP

开关原理 亮通

开关元件 晶体管, PNP

开关原理 暗通

开关频率 250 Hz

响应时间 2 ms

延时 300 ms

接口数量 1 个

功能 供电电源

信号输出

类型 接头

螺纹规格 M12

类型 插头

材料 塑料

引脚数 4 个引脚

编码 A-编码

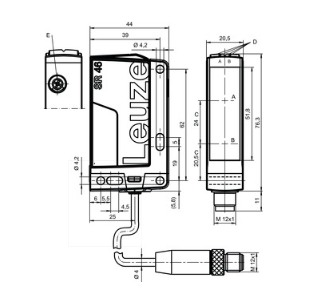

尺寸（宽 x 高 x 长） 20.5 mm x 76.3 mm x 44 mm

外壳材料 塑料

塑料外壳 PC-PBT

镜头盖材料 塑料(PMMA)

净重 60 g

外壳颜色 红色

紧固类型 通孔安装

通过可选安装设备

材料兼容性 ECOLAB

显示类型 LED

LED数 2 个

操作控制 多匝旋钮

操作控制功能 扫描范围调整

环境温度，工作 -40 ... 60 °C

环境温度，储藏 -40 ... 70 °C

HT46C/4P-M12德国LEUZE漫反射传感器
