天地星火XH-150mm位移检测仪

XH-150mm型位移测试装置

1.概述

XH-150mm型位移测试装置是由北京天地星火新研制生产的。该仪器可检测锚杆，锚索在做拉拔试验时的位移拔出量，可更准确的判定被检测物的综合质量。该检测仪结构简单，使用方便。已在许多施工单位、工程质量检验中心（站）及监理单位等得到广泛应用，深受广大工程技术人员的欢迎。

2.结构特征及工作原理

XH-150mm型位移测试装置位移传感器和智能数显表组成，位移传感器和智能数显表结构如下图。

智能数显表

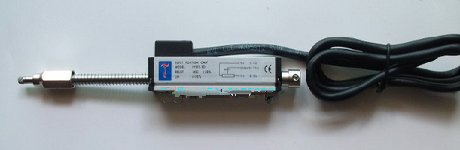

位移传感器

仪器同时配有磁性表座，充电器，可方便的与油缸活塞连接，供电采用锂电池，使用时间长达200h。

3.智能数值显示器使用方法

将智能数值显示器的传感器连接线接到主机的传感器接口上，把接头上的紧固圈拧紧。

3.1位移值测定

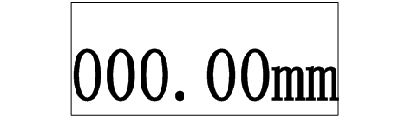

按下  键后仪表显示开机画面（如下图）

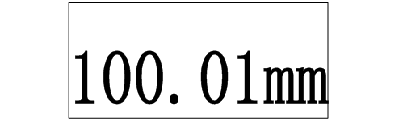

先按下键仪表进入峰值测量状态，再按  键将仪表显示数值清零后开始加压，大值将随时保持，使您方便读数。（如下图）

测量完成后按 键选择保存，仪表将自动保存此次测量结果。此仪表可以存储50条数据，方便用户更有效的储存、保护数据。

5.2数据查询

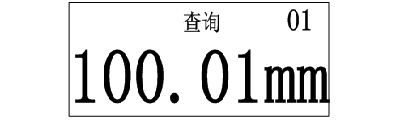

按 键查询存储数据，通过上翻功能键和下翻功能键查看上一条或下一条数据。

查看完毕后再按        键返回测量状态
