GL-CLXZ变频串联谐振试验装置

GL-CLXZ变频串联谐振试验装置产品介绍

GL-CLXZ变频串联谐振试验装置是上海徐吉电气有限公司生产销售GL-CLXZ变频串联谐振试验装置

GL-CLXZ变频串联谐振试验装置详细介绍

本目录是上海徐吉电气有限公司为您精心提供

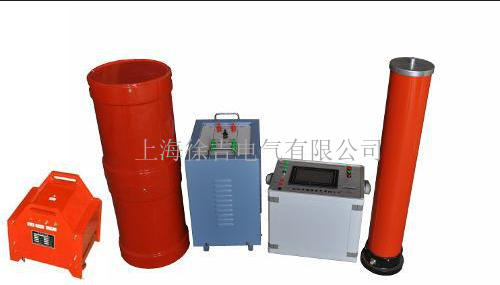

GL-CLXZ变频串联谐振试验装置主要由变频控制器、励磁变压器、高压电抗器、高压分压器等组成。该装置适用于10KV、35KV、100KV、500KV电力电缆、GIS交流耐压试验；适用于大型变压器，发电机组工频耐压试验及电力变压器感应耐压试验。

技术指标：

内部由嵌入式触摸屏控制，操作功能得到优化，操作简单;
装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度;
工作模式为：全自动模式、手动模式、自动调谐手动升压模式，自动扫频，寻找谐振点，频率范围20-300Hz，可手动设置扫频范围，扫频大耗时1.5分钟（全扫频），频率分辨率0.1Hz;
自动试验，用户可设置试验程序，系统自动按设置的程序完成试验过程;
自动试验时，自动跟踪系统的谐振状态，当谐振状态发生变化，过设置区域时，系统自动跟踪谐振点，在整个过程中保证系统工作在优出力状态，调频时绘制频率电压曲线;
耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，由用户根据试验情况进行操作。
全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;
软件经过严格模拟运行检验，运行安全、稳定、可靠;
自动保存试验数据，数据查询功能，根据查询条件查询以往的实验数据;
液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;
保护功能：具有断电、过流、过压机闪络保护功能;
过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;
击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿;
断电保护：试验电源断电后，装置能快速保护;
装置自动扫频时频率起点可以在规定范围内任意设定，扫频方形可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点;
采用了DSP平台技术，可以方便的根据用户需要增减功能及升级，也使得人机交换界面更为人性化;
品质因素：装置自身Q≥30（f=45Hz）;
工作时间：额定负载下允许连续60min;
温升：额定负载下允许连续60min。
