 工作原理

  如图1所示，UC3842采用固定工作频率脉冲宽度可控调制方式，共有8个引脚，

       各脚功能如下：

      1、脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性;

      2、脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V基准电压进行比较，产生误差电压，从而控制脉冲宽度。

      3、脚为电流检测输入端，当检测电压过1V时缩小脉冲宽度使电源处于间歇工作状态。

      4、脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(RT×CT)。

      5、脚为公共地端;

      6、脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns驱动能力为±1A。

      7、脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW;8脚为5V基准电压输出端，有50mA的负载能力。

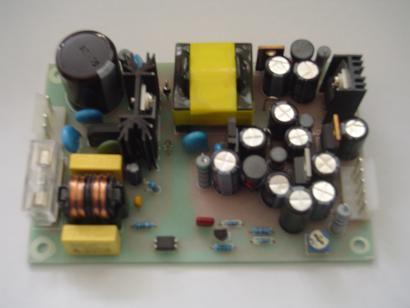

     220V市电由C1、L1滤除电磁干扰，负温度系数的热敏电阻Rt1限流，再经VC整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842的供电端(7脚)，为UC3842提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842提供正常工作电压，另一方面经R3、R4分压加到误差放大器的反相输入端2脚，为UC3842提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。4脚和8脚外接的R6、C8决定了振荡频率，其振荡频率的大值可达500KHz。R5、C6用于改善增益和频率特性。6脚输出的方波信号经R7、R8分压后驱动MOSFEF功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。电阻R10用于电流检测，经R9、C9滤滤后送入UC3842的3脚形成电流反馈环.所以由UC3842构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842的3脚电压高于1V时振荡器停振，保护功率管不至于过流而损坏。

  其中：R2改为100K。

  采用线性光耦改变误差放大器的输入误差电压。

  调试

  其实很多彩色显示器不开机指示灯不亮的故障，都是UC3842、场效应开关管损坏的问题，要注意UC3842第3脚(电流检测脚)的外接1K电阻是否变大，否则均会烧毁。

  1脚：误差放大输出，约2.5V;

  2脚：电压反馈，约2.51V;

  3脚：电流检测，小于1V;

  4脚：定时阻容元件，约2V;

  5脚：接地;

  6脚：脉冲输出，0-15V方波;

  7脚：电源，约15V;

  8脚：基准电压，5V;

  维修用UC3842组成的微机(彩显或ATX)开关电源过程中，要先将功率管拆掉，通电后测7脚和8脚应有波动电压。或不用本机电源而在7脚外接15V电源(秘诀：这时应将原机的供电滤波电容C4也一并断开，切记)，7脚有15V，8脚有5V电，4脚有三角波，6脚有方波输出，则说明UC3842及外围元件是好的。如果只接7脚15V和5脚地，8脚有5V的话，一般UC3842就无问题。这时应重点检查功率管和电源负载。

  本篇文章从原理、组成、调试等方面对UC3842的一些基础知识进行了较为全面的介绍和结，旨在对知识点进行全面的汇，帮助新手减少收集和过滤资料的时间，从而提升学效率。
