投入式液位计的工作原理及应用
一、工作原理
投入式液位计基于静压测量原理，通过测量液体对传感器产生的压力来推算液位高度。
关键步骤：
压力传导：传感器（通常为扩散硅或陶瓷电容敏感元件）直接浸入液体中，液体静压通过导压管或不锈钢膜片传递至敏感元件。
大气压补偿：通过通气电缆或内置透气膜平衡大气压（P₀），使传感器仅测量液体静压（ρ·g·H）。
信号转换：敏感元件将压力信号转换为电信号（如4-20mA、0-5V等），经温度补偿和线性修正后输出标准信号。
技术特点：
高精度：采用隔离型扩散硅或陶瓷电容传感器，精度可达±0.1%FS。
抗干扰强：通过导气电缆消除大气压波动影响，确保测量稳定性。
宽温补偿：内置温度传感器可修正因温度变化导致的液体密度波动。
XTX-PL10ACG-X 投入式液位变送器应用案例
二、典型应用场景
投入式液位计因其结构简单、安装便捷、适应性强，广泛应用于工业、环保、市政等领域：
工业过程控制
场景：化工储罐、反应釜、锅炉水位监测。
优势：腐蚀（如316L不锈钢、PVDF）可适应酸碱液体，支持高温高压环境（如150℃、10MPa）。
案例：石油化业监测原油储罐液位，结合PLC实现自动补液和防溢流报警。
水处理与环保监测
场景：污水处理厂调节池、自来水厂清水池、地下水监测井。
优势：IP68防护等级可长期浸没，抗淤泥堵塞设计（如斜坡式导液孔）。
案例：监测城市河道水位，联动排水泵站防止内涝。
食品饮料行业
场景：牛奶储罐、啤酒发酵罐、饮料调配罐。
优势：卫生级（如PP材质）符合FDA/3A标准，支持CIP/SIP清洗。
案例：实时监测发酵罐液位，避免物料浪费或溢出污染。
能源与矿业
场景：煤矿井下水仓、油田采油罐、地热井水位。
优势：防爆设计（Exd II CT6）适用于易燃易爆环境，抗振动能力强。
案例：煤矿井下监测水仓液位，联动排水系统安全生产。
农业与水利
场景：灌溉水渠、水库水位、水产养殖池。
优势：太阳能供电+无线传输（如LoRa）实现远程监测，成本低、部署灵活。
案例：水库水位监测系统联动闸门控制，优化水资源分配。
XTX-PL10ACG-X 投入式液位变送器应用案例

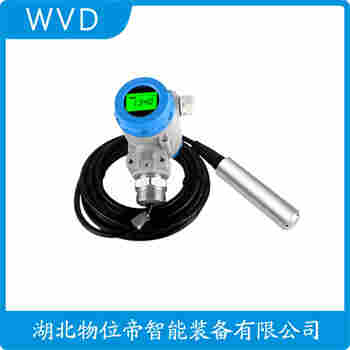

XTX-PL10ACG-X 投入式液位变送器是一款高性能的液位测量设备，广泛应用于工业生产、环保监测、仓储物流等领域。以下是一款典型的应用案例介绍：
**应用背景：**
在某化工企业的储罐管理中，需要实时监测液体的高度，以确保生产安全和设备正常运行。传统的液位测量方法存在误差大、维护不便等问题，因此企业决定引入XTX-PL10ACG-X投入式液位变送器。
**产品特点：**
1. **高精度测量：** 该变送器采用*的测量技术，确保液位测量精度高达±0.5%，满足化业对液位测量的严格要求。
2. **抗干扰能力强：** 针对化工环境中的电磁干扰，XTX-PL10ACG-X采用了抗干扰电路设计，确保数据传输稳定可靠。
3. **安装简便：** 投入式设计使得安装过程简单快捷，无需*人员即可完成。
4. **远程监控：** 变送器支持远程数据传输，用户可通过网络实时查看液位数据，便于远程监控和管理。
**应用效果：**
自引入XTX-PL10ACG-X投入式液位变送器以来，该化工企业实现了以下效果：
1. **提高了生产效率：** 实时监测液位，确保了生产过程的稳定性和连续性。
2. **降低了维护成本：** 简便的安装和抗干扰设计减少了维护工作量，降低了维护成本。
3. **增强了安全：** 通过实时监控液位，有效预防了因液位异常导致的设备故障和安全事故。
XTX-PL10ACG-X投入式液位变送器以其*的性能和稳定的品质，成为化业液位测量的理想选择。
