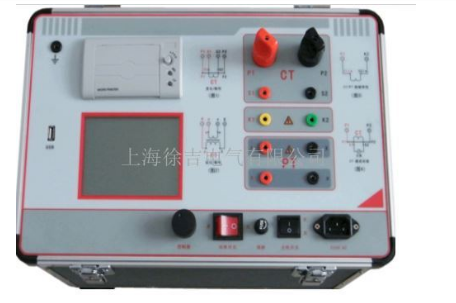

WXHG-D+ 互感器综合测试仪
来源：上海徐吉电气有限公司
发布时间：2019-01-11 09:33:02
WXHG-D+ 互感器综合测试仪是上海徐吉电气有限公司生产销售WXHG-D+ 互感器综合测试仪，1.设计用途 设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。 2.参考标准 GB 1207-2006、GB 1208-2006 3.主要特征 • 支持检测CT和PT • 满足 GB1207、GB1208等规程要求. • 无需外接其它辅助设备，单机即可完成所有检测项目. • 自带微型快速打印机、可直接现场打印测试结果. • 采用智能控制器，操作简单. • 大屏幕液晶，图形化显示接口. • 按规程自动给出CT/PT（励磁）拐点值. • 自动给出5%和10%误差曲线. • 可保存3000组测试资料，掉电后不丢失. • 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告. • 小巧轻便≤22Kg，非常利于现场测试.
本目录是上海徐吉电气有限公司为您精心提供
4．测试仪主要测试功能：（见表1）
|
CT |
PT |
|
• 伏安特性（励磁特性）曲线 |
• 伏安特性（励磁特性）曲线 |
|
• 自动给出拐点值 |
• 自动给出拐点值 |
|
• 自动给出5%和10%的误差曲线 |
• 变比测量 |
|
• 变比测量 |
• 极性判断 |
|
• 极性判断 |
• 比差测量 |
|
• 一次通流测试 |
• 角差测量 |
|
• 比差测量 |
• 交流耐压测试 |
|
• 角差测量 |
• 铁心退磁 |
|
• 交流耐压测试 |
|
|
• 铁心退磁 |
|
表1
5. 测试仪主要技术参数： （见表2）
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～2500V（20A峰值） |
|
|
大电流输出 |
0～1000A |
|
|
励磁测量精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
相位测量 （角差） |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
≤0.05% |
|
CT 变比测量 |
范围 |
5000A/1A(25000A/5A) |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
1～500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：400mm × 250mm × 250mm ， 重量：≤22Kg |
|
