产品描述

温度探头传感器

TT5050

TT-500KBBD10-...../US/

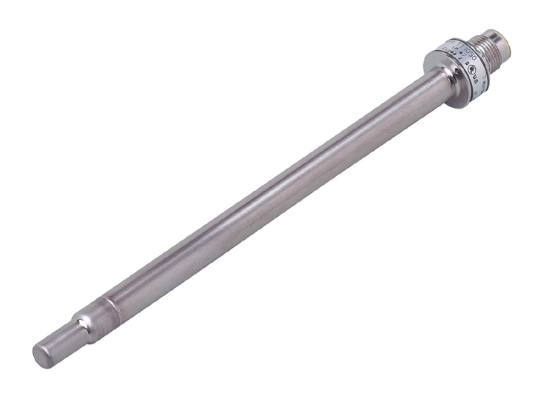

温度探头传感器 TT5050

测量容器、水槽和管道中的温度

用于连接评估单元

在温度快速波动的过程中，反应时间极短

坚固不锈钢外壳，可提供极高的防护等级和耐压力

通过适配器的多样过程连接

产品特征

测量范围

-40...150 °C -40...302 °F

系统接口 夹子适配器 Ø 10 mm

面板安装长度 EL[mm] 560

应用

特殊的性能 镀金触点

测量元件 1 x Pt 1000; (根据DIN EN 60751标准, A级)

介质 液体和气体介质

抗压强度

160 bar 16 MPa

*小的插入深度[mm] 15

电气数据

防护等级 III

测量/设定范围

探杆长度L[mm] 560

测量范围

-40...150 °C -40...302 °F

精度/偏差

度[K] ± (0,15 K + 0,002 x|t|)

反应时间

响应时间T05 / T09[s] 1 / 3; (根据DIN EN 60751标准)

工作条件

环境温度[°C] -25...80

注意环境温度

插头范围

存储温度[°C] -40...100

外壳防护等级 IP 68; IP 69K

/测试

抗冲击

DIN EN 60068-2-27 50 g (11 ms)

抗震

DIN EN 60068-2-6 5 g (10...2000 Hz)

MTTF[年] 22831

机械技术数据

重量[g] 147.3

外壳 圆柱形的

尺寸[mm] Ø 10 / L = 581.5

原材料 不锈钢(1.4404 / 316L)

材料(接液部件) 不锈钢(1.4404 / 316L)

系统接口 夹子适配器 Ø 10 mm

探杆直径[mm] 10

面板安装长度 EL[mm] 560

注释

注释

值适用于流动的水。

包装单位 1 件

电气连接

接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
