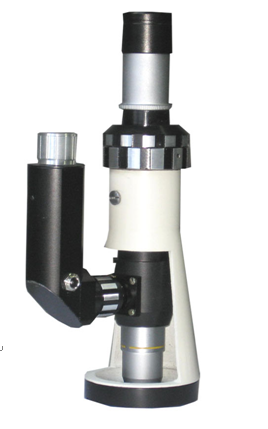

TBJ-X手持金相显微镜

TBJ-X便携式金相显微镜适用于现场多种大型工件的金相检查，失效分析的显微镜,它不用切割取样，直接在工件上打磨、抛光，从而保证工件的完整性. 显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。便携式金相显微镜适用于航空制造，机械制造，车辆制造，锅炉及压力容器的制造及检验，石油化工，铁路，造船，电厂，电站，设备安装，大型模具，安全检测，质量，理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
·小型精密光学结构，图像清晰稳定
·放大倍数100×—400×，长焦距平场消色差金相物镜
·6V，3W  LED灯照明，充电锂电池
·齿轮式XY轴移动平台，保证横向不自行下划
·机械通断磁力底座，适合各种工件表面便携金相显微镜主要是用于现场的大型工件金相检验，那么现场制样就是一大主要难题，现行市场上有电解抛光，台磨，角磨机改装等几种方式，根据我们多年的经验，角磨机改装，选用帆布磨盘，加上适当抛光试剂，客户选择！
 金相分析软件是我单位软件工程部材料学相关*人士开发，更新到2018版本，现有金相组织模块600多个，覆盖了现有的所有金相检验.详见金相模块目录。
金相图像分析系统配置的“*定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了的图像分析技术，为金相显微镜和智能分析技术的结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学金相常识和普及操作提供了快捷方法。
主要功能：
图像编辑软件：图像采集，图像存储等十多种功能；
图像软件：影像增强，图像叠加等十多种功能；
图像测量软件：周长、面积、百分含量等几十种测量功能；
晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
脱碳层、渗碳层测量，表面涂层厚度测量；
焊缝熔深度测量
铁素体、奥氏体型不锈钢中相-面积测量；
包含进行比对的近600多种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以定制和录入。
系统组成：
1.  软件程序（光盘）；                  2. 加密狗：USB型；
2.  300万高清数码摄像；               4.  0.5X适配镜接口；
5.  图像测微标尺，格值：0.01mm。
硬件运行环境：
WINDOWS 7； 32/64位系统.  office 2007/2010.
电脑基本配置要求:
1.CPU: Intel Core 2 2.8GHz 或更高；        2、内存:2GB or more；
  3、USB 接口:USB2.0或USB3.0接口；      4、显 示 器:19”或更高；
  5、CD-ROM
目镜        12.5X      20X     10X分化目镜
物镜         50X
软件        英文版软件     中文版软件
摄像        500万像素摄像     1200万像素摄像     单反相机    单反相机适配镜
相关设备      羊毛毡、抛光轮、砂纸     角磨机     抛光剂/研磨膏

1、目镜：WF12.5X/15mm，WF16X/11mm,10X可调带尺目镜

2、金相物镜：PLAN4X，PLAN20X，PLAN100X

3、摄像系统：数码摄像头130万或300万，数码相机

4．磁性底座，手持式磨抛机

本仪器的特点：充电式LED灯，可连续使用48小时，方便室外检查，另外，此仪器可选择磁性底座和手持式磨抛机。
