射频导纳电平开关FMI51-A1ATCJA2A1D WVD
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-21 08:33:32
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

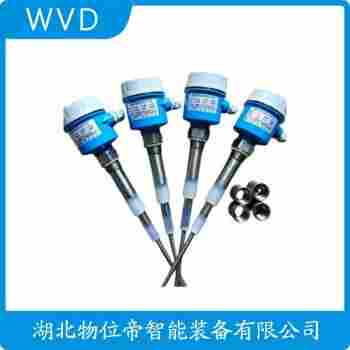

射频导纳电平开关FMI51-A1ATCJA2A1D WVD
射频导纳电平开关FMI51-A1ATCJA2A1D WVD是一款高性能的电子器件，专为射频信号处理领域设计。该产品具有以下显著特点：
首先，FMI51-A1ATCJA2A1D WVD具备的射频导纳控制能力，能够在-40℃至+85℃的宽温范围内稳定工作，确保在各种恶劣环境下都能保持优异的性能。这使得该产品适用于广泛的射频信号传输系统，如无线通信、雷达和卫星导航等。
其次，该射频导纳电平开关采用*的硅基工艺制造，具有低插入损耗、高隔离度及快速切换速度。这使得FMI51-A1ATCJA2A1D WVD在信号传输过程中能限度地减少信号衰减，提高整体通信质量。
此外，该产品还具备良好的兼容性，可与多种射频系统无缝对接。其紧凑的封装设计，不仅节省了电路板空间，也降低了系统的热阻，提高了整机的可靠性。
在安全性能方面，FMI51-A1ATCJA2A1D WVD符合安全标准，能够在各种电磁环境下安全运行，确保用户的使用安全。
之，射频导纳电平开关FMI51-A1ATCJA2A1D WVD凭借其*的性能、广泛的适用范围和可靠的安全性，成为射频信号处理领域的理想选择。无论是应用于*级的通信系统还是消费电子设备，该产品都能为用户提供、稳定的射频信号处理解决方案。
射频导纳电平开关FMI51-A1ATCJA2A1D WVD
