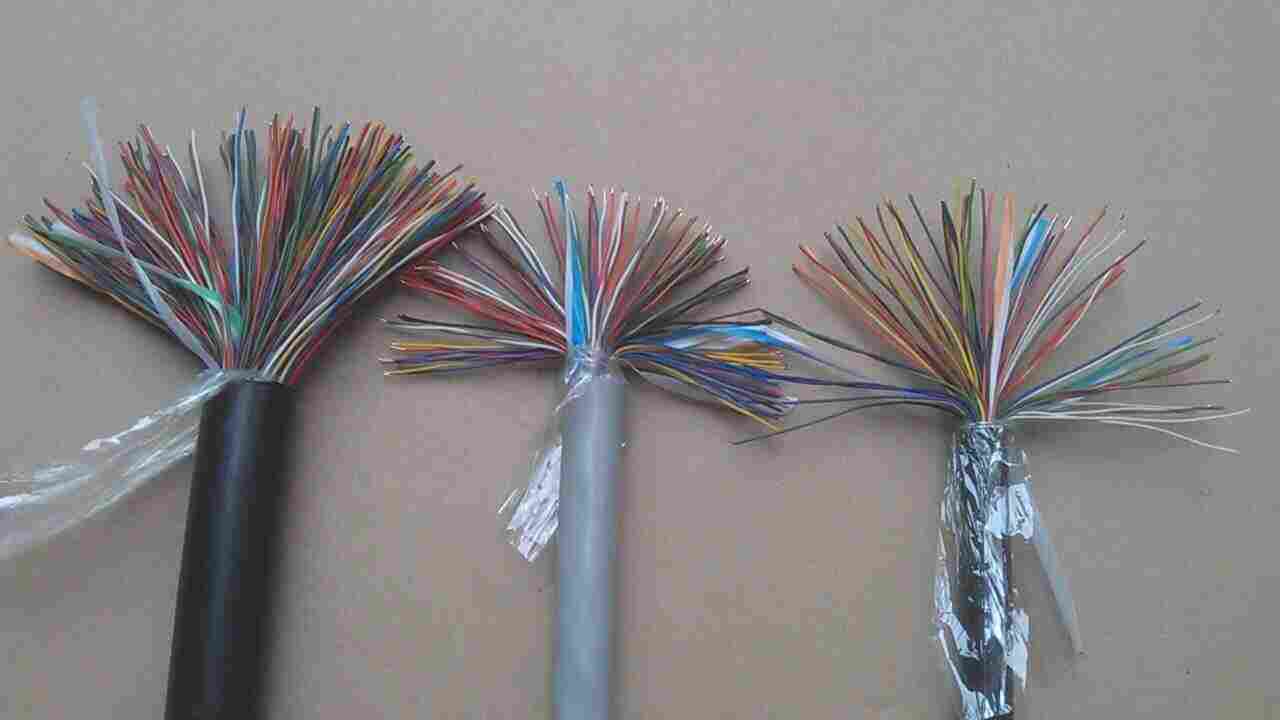

音频电缆HJVV128*0.5mm

来源：天津市电缆总厂第一分厂
发布时间：2022-04-13 08:55:33
一、音频电缆HJVV128*0.5mm产品名称
铜芯聚氯乙烯绝缘配线电缆和局用电缆
二、音频电缆HJVV128*0.5mm用途 
配线电缆：适用于线路的始端和终端，供连接市内电缆至分线箱或配线架之用。也可作为短距离布线。 
局用电缆：用于配线架至交换机或交换机内部各级机器之间之连接等（包括农村局用）。 
三、型号、名称 
型 号 名 称
HPVV 铜芯聚氯乙烯绝缘聚氯乙烯护套配线电缆
HJVV 铜芯聚氯乙烯绝缘聚氯乙烯护套局用电缆
HJVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽型局用电缆

四、音频电缆HJVV128*0.5mm结构要求 
导体：导电线芯标称直径为0.5mm的软铜线。 
绝缘：绝缘为聚氯乙烯，其标称绝缘厚度为0.3mm，厚度不小于标称厚度的80%。 
绞合： 音频电缆HJVV128*0.5mm
配线电缆 
1）、绝缘线芯绞合成对，对绞节距不大于100mm。 
2）、对绞线芯中一根线芯绝缘为兰色或红色，另一根为白色 
3）、对绞线芯以单位式或同心式结构绞合成缆芯。 
局用电缆 
局用电缆的绝缘线芯按规定组成对绞组（二线组）、三线组、四线组。二线组、三线组、四线组线芯绝缘颜色及线组序号应符合相关的规定屏蔽(适用于HJVVP型电缆)：用单面铝塑复合带作屏蔽层，内放一根或几根镀锡铜线作为引流线。 
护套：聚氯乙烯护套厚度见表3

缆芯包带外径 
mm 		护 套 标 称 厚 度mm
HJVV、HJVVP HPVV

8.0及以下

8.1～16.0

16.1及以上

0.8

1.1

1.5

1.5

2.0

2.5

五、音频电缆HJVV128*0.5mm主要电气性能

序号 性 能 项 目 指标
1 导线直流电阻，20℃时不大于Ω/km 95.0
2 绝缘电阻,20℃时,不小于MΩ/km 芯～芯、芯～屏蔽 60
3 绝缘电气强度V 50Hz、2 min 芯～芯、芯～地 500
4 线芯不混线、不断线
