festo伺服驱动器CMMT-ST-C8-1C-PN-S0参数分析

festo伺服驱动器CMMT-ST-C8-1C-PN-S0参数分析

产品简介：

德国festo费斯托伺服驱动器CMMT-ST-C8-1C-PN-S0

订货号：

8084004

安装方式

安装板，用螺钉固定

通过 H 型导轨

安装位置：

环境温度说明

遵守有关安装间隙和输出电流的降额。

相对空气湿度

5 - 90%

无冷凝

大安装高度

2,000 m

防护等级

IP20

防护等级

III

压类别

I

污染等级

2

自由对流

垂直

产品重量

350 g

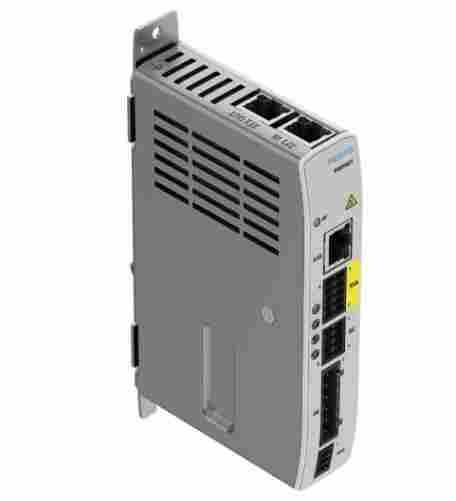

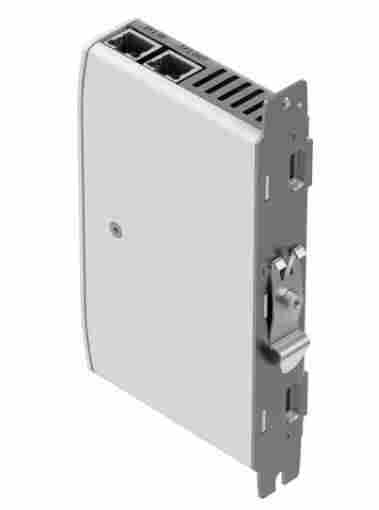

产品图片：

驱动单元的工作模式

磁场定向闭环控制

位置分辨率 24 位/转

采样率 20 kHz

20 kHz 的 PWM

实时数据采集

2x 输入捕获 (x, v, F)

2x 输入触发 (x, v, F)

1x 位置编码器输入

显示

绿色/黄色/红色 LED

安装方式

安装板，用螺钉固定

通过 H 型导轨

安装位置

自由对流

垂直

产品重量

350 g

显示

绿色/黄色/红色 LED

标称电压，直流负载电压

24 V ... 48 V

允许的负载电源范围

-15%/+15%

大中间电路电压 DC

60 V

逻辑电源 DC 的标称电压

24 V

控制器工作模式

级联控制器

P 位置控制器

PI 速度控制器

用于 F 或 M 的 PI 电流调节器

配置文件操作，具有记录和直接模式

通过现场总线进行的插补模式

同步运行模式

找零位

配置

自整定

开环操作
