VCT160分体式皮拉尼真空计 型号VCT160-1-01-0-1库号D343584

库号：D343584

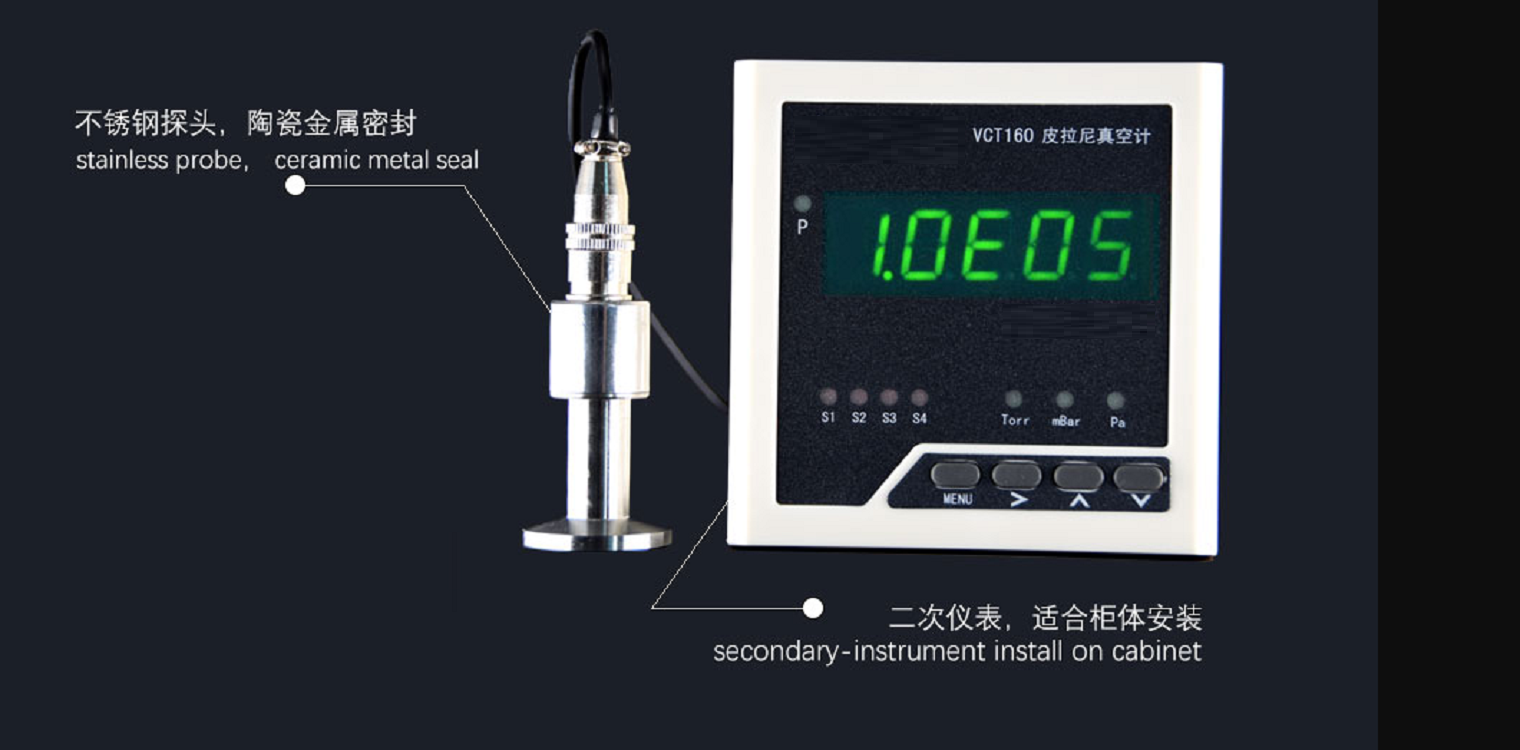

VCT160是专⻔针对中、低真空环境测量开发的⼀款具有很⾼性价⽐的⽪拉尼真空计，采⽤探头与仪表分离的结构设计使得VCT160的使⽤与维护成本远低于同类型真空计。独⽴的控制仪表尤其适合⼯业控制系统中的柜体安装模式，同时也可以单独放置于台⾯供观察和读数。

VCT160相对于传统的真空计不但在外形设计上为美观，同时具有针对性的进⾏了多项功能化，从⽽具有⾮常好的性，易⽤性，便捷性和经济性。



功能特性

分离式设计：仪表与探头可独⽴换

多通道测量：单通道或双通道测量可选

智能校准：⼤⽓/真空智能识别，⼀键校准

多单位可选：Pa，mbar，torr可切换

多显示⽅式：常规计数法与科学计数法可切换

强控制功能：四路单⼑双掷继电器输出，可实现真空度单点及区间控制模式。

数据远传：标配485数据通讯，模拟量可选

数据存储与分析：可与IVMS真空度数据记录分析系统配合，实现数据实时采集，记录与分析



参数：

真空接触材料 SS316L不锈钢、钨、可伐、玻璃

测量范围 1.0×10 -1 ~1.0×10 +5 Pa（空⽓，N2，其他⽓体需校正系数）

测量精度 1.0×10 -1 ~1.0×10 +4 Pa ： ±10%

1.0×10 +4 ~1.0×10 +5 Pa ： ±40%

测量特性 显示精度：+/-10%； 零点漂移：+/-5%

数据采集 分辨率 1%，响应时间<100ms，显示新速率： 1s

信号输⼊ 四智能按键：单位、⼤⽓压与⾼真空校准、控制点设置等

信号输出 模拟电压输出，RS485数字信号输出，⽀持Modbus协议

控制单元 四路SNDT继电器；负载：3A/220VAC，⽆感负载；响应时间：<1秒；设置点掉电记忆

温度特性 ⼯作温度0 °C~+45°C，存储温度-40 °C~+75°C

供电电源 85VAC~265VAC/0.，整机功耗：10W Max

重量 0.5Kg（含两颗探头+3⽶电缆）

安装⽅式 嵌⼊⾯板开孔：90×90（+0.2/-0.0)mm







说明：

客户购买时请准确给出所需产品的订货号，未经特殊声明，本公司售出的均为标配产品，相应的订货

号为VCT160-1-01-4-0
