STS-M-25-50/Z 带复合功能的导承气缸

STS-M-25-50/Z 带复合功能的导承气缸

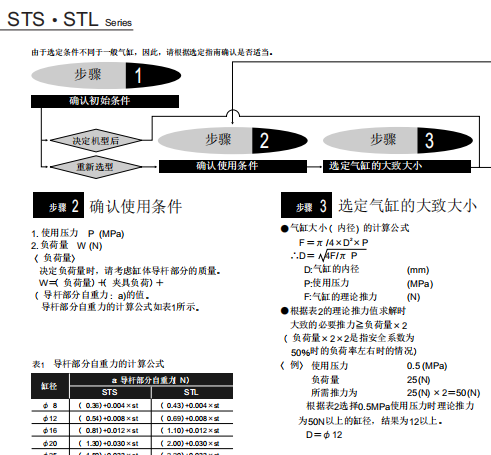

同款气缸选型步骤

选用

确认使用条件

1. 使用压力 P (MPa)

2.负荷量 W (N)

〈负荷量〉

 决定负荷量时，请考虑缸体导杆部分的质量。

 Ｗ＝（负荷量）＋（夹具负荷）＋ （导杆部分自重力：a)的值。

导杆部分自重力的计算公式如表1所示。 表1 导杆部分自重力的计算公式

 3.安装方向

〈动作方式〉

 水平、垂直－上升、垂直－下降

 4.行程 L (mm)

 5.动作时间 t (s)

 6.动作速度 V (mm/s)

 气缸平均动作速度Va的计算公式

 Va＝L /t (mm/s)

步骤 3 选定气缸的大致大小

气缸大小（内径) 的计算公式

　　F＝π/4×D2×P

　∴D＝ 4F/π P

 D:气缸的内径 (mm)

 P:使用压力 (MPa)

 F:气缸的理论推力 (N)

根据表2的理论推力值求解时

大致的必要推力≧负荷量×2 （负荷量×2×2是指安全系数为

 50％时的负荷率左右时的情况） 〈例〉 使用压力 0.5 (MPa)

　　　 负荷量 25(N)

　　　 所需推力为 25(N) ×2＝50(N)

 根据表2选择0.5MPa使用压力时理论推力

 为50N以上的缸径，结果为12以上。
