YT-3301安装方法

YT-3301智能阀门定位器定位器PTM, HART选项模块的安装

阀位变送器(PTM) 和HART功能可以通过添加模块实现。选项模块有如下3种。

图1：HART模块电路板 图2：PTM模块电路板 图3：PTM+HART模块电路板

购买上述选项模块时提供如下部件。

（1）固定螺丝4个

（2）电路板固定支架2个

（3）电路板

图：选项模块电路板的安装方法

选项模块安装方法如下

（1）打开产品外壳，把电路板从本体分离下来。

（2）如下图把电路板支架插入到电路板上方，并用2个螺丝从电路板下放固定电路板支架。

（3）把电路板上的14根插头组件正确插入到模块插槽内。

（4）用剩下的2个螺丝固定模块电路板。

（5）模块电路板安装好之后重新把电路板安装到主机上。

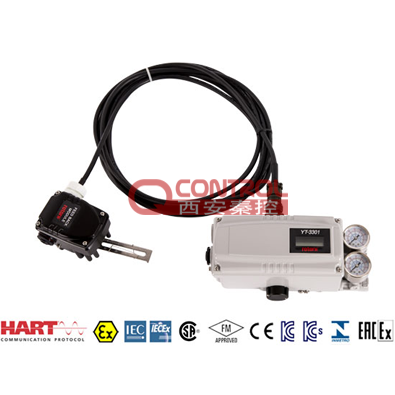

远传型智能阀门定位器YT-3301系列产品是通过接收控制器或控制系统发出的4~20mA电流信号来控制阀门开度的装置。内置微处理器，可控制阀位，并可执行自动设定，PID控制，HART通讯等强有力的功能。

YT-3301智能阀门定位器的性能优势

本体和位置传感器相互分离安装，容易维护，抗震性能强，可在高温场合使用。

采用喷嘴挡板结构力矩马达，加强了抗粉尘，水分，油污的能力。

产品外部装有液晶屏（LCD），因此可以在现场直接确认定位器的状态。

通过HART通讯，可以获得阀门和定位器的各种情报。

可添加阀位输出模块，反馈阀门的开度。

可任意设定线性，快开，等百分比等流量特性。

通过产品上的按钮可方便调整PID参数，也可设定16个点来实现特殊流量曲线。

具有*的防护功能(IP66)。
