气源处理件使用说明：
过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力，向左转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
给油器的使用方法：给油器使用JIS
K2213输机油（ISOVg32或同级用油）。加油量请不要过杯子八分满。数字0为油量小，9为油量大。自9-0位置不能旋转，须顺时针旋转。
包括过滤器、油雾器、调压阀以及它们组成的二联件、三联件。采用标准化的模块设计，能任意组合和分解，产品设计合理，使用方便，能满足各种气动系统的使用要求。
过滤器采用新颖的旋风叶片设计，分水效率高，并带压排水装置。
减压阀采用平衡式调压结构，具有稳压性好，精度高，反应灵敏等特点。
油雾器采用平衡式进气，带溢流装置，具有稳压精度，反应灵敏，锁紧牢固等优点。
高精度光整工艺加工阀孔，使用寿命更长。
此产品被广泛使用于设备中， 是实现自动化基础元件。
可替代同类产品。
多种规格可选，安装更方便。
采用先氧化后喷漆工艺，双重保护阀体，适应更恶劣环境工作。

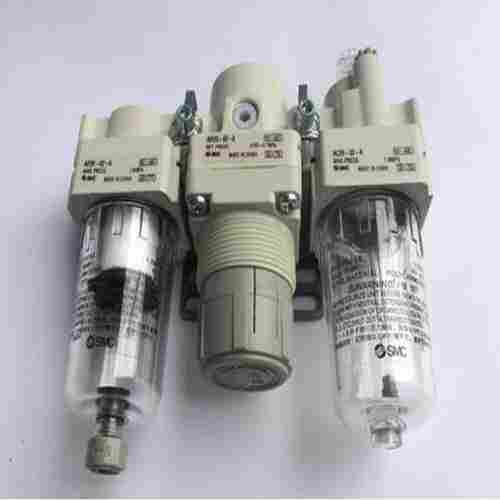

SMC三联件组成：

气动三联件一般指空气过滤器、减压阀、油雾器，有些的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

SMC三联件工作原理

     气压传动系统中，气动三联件是指空气过滤器、减压阀和油雾器，有些的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

其中减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

日本SMC三联件安装　　

1、安装时请注意清洗连接管道及接头，避免脏物带入气路。 　　

2、安装时请注意气体流动方向与本体上箭头所指方向是否*，注意接管及接头牙型是否正确。 　　

3、过滤器、调压阀（调压过滤器）给油器的固定；将固定支架的凸槽与本体上凹糟匹配，再用固定片及螺丝锁紧即可。 　　

4、单独使用调压阀、调压过滤器时的固定；旋转固定环使之锁紧附带的固定片即可。

安装SMC气源三联件使用说明 　　1、过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。 　　2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力，向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。 　　3、给油器的使用方法：给油器使用JIS K2213输机油（ISO Vg32或同级用油）。加油量请不要过杯子八分满。数字0为油量总线小，9为油量总线大。自9-0位置不能旋转，须顺时针旋转。

SMC减压阀特点 　　

体积小，重量轻。 　　

比传统的精密减压阀IR200输出流大。 　　

比传统的精密减压阀IR200溢流流大。 　　

压力设定。 　　

调节螺钉的齿间距由传统的0.75mm改为0.5mm。 　　

安装方便，可用托架独立安装或与现在的模块式过滤组合元件AF及AFM直接安装。 　　

标准型也带面板安装。 　　

先导排气口与主排气口分开。 　　

可在洁净房使用(特注产品)。
日本SMC气源三联件是指空气过滤器、减压阀和油雾器，有些的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为5-10μm，10-20μm，25-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。

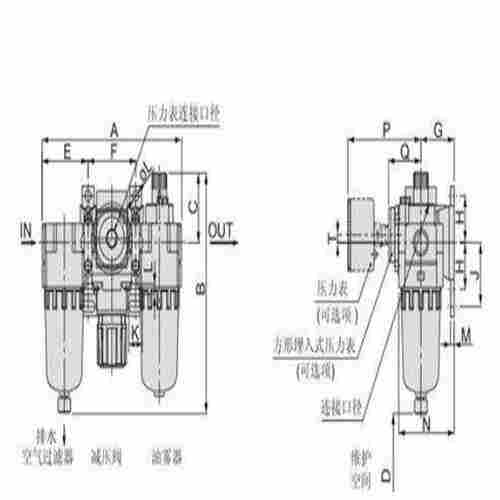

SMC三联件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的总线后保证。SMC三联件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。
日本SMC模块式F.R.L三联件空气过滤器+减压阀+油雾器 AF+AR+AL M5 x 0.8
1/8,1/4,
3/8,1/2,
3/4,1 0.05 ~ 0.85
（M5 : 0.05 ~ 0.7）
过滤减压阀+油雾器 AW+AL M5 x 0.8
1/8,1/4,
3/8,1/2,
3/4 0.05 ~ 0.85
（M5 : 0.05 ~ 0.7）
空气过滤器+减压阀 AF+AR M5 x 0.8
1/8,1/4,
3/8,1/2,
3/4,1 0.05 ~ 0.85
（M 5: 0.05 ~ 0.7）
空气过滤器+油雾分离器+减压阀 AF+AFM+AR 1/8,1/4,
3/8,1/2,
3/4 0.05 ~ 0.85
过滤减压阀+油雾分离器 AW+AFM 1/8,1/4,
3/8,1/2,
3/4 0.05 ~ 0.85
